Установка оптической траектории движения лазерного луча
Траектория лазерного луча
1 - Первое зеркало; 2 - Второе зеркало; 3 - Третье зеркало; 4 - Фокусная линза
Оптическая система включает лазерную трубку, три зеркала, фокусировочную линзу, регуляторы. Правильная установка траектории лазерного луча необходима для нормальной гравировки и резки. Поэтому, будьте терпеливы и аккуратны во время настройки.
Внимание: убедитесь, что вода свободно циркулирует, чтобы избежать повреждения лазерной трубки.

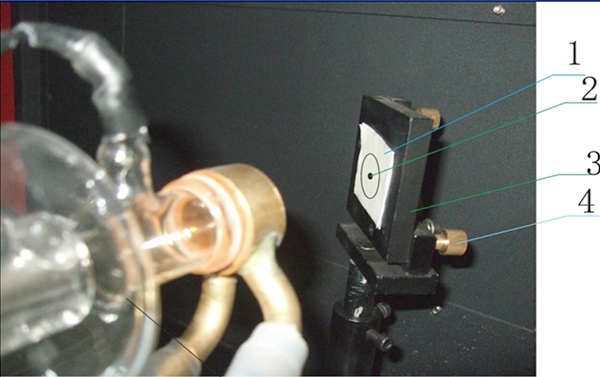

Регулировка траектории луча с помощью зеркал
1 - Болт регулировки направления лазерного луча вверх и вниз.
2 - Болт регулировки направления лазерного луча влево-вверх и вправо-вниз.
3 - Болт регулировки направления лазерного луча влево и вправо.
Внимание: не трогайте белые болты. Они предназначены для фиксации зеркал на держателях.
Порядок регулировки траектории лазерного луча:

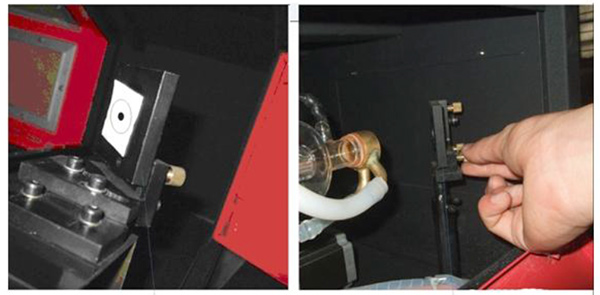

Шаг 1: Вначале направьте лазерный луч в центр зеркала №1.
Прикрепите клейкую ленту на первое зеркало, затем нажмите клавишу “Pulse” (импульс) (клавишу нужно нажать легко и однократно), проверьте, появилась ли черная точка в центре первого зеркала. Если черная точка расположена прямо в центре, то на этом первый шаг настройки завершен. Если черной точки нет или она расположена не в центре, настройте позицию держателя первого зеркала (или лазерной трубки) пока черная точка не будет появляться в центре первого зеркала.
Держатель второго зеркала Держатель первого зеркала

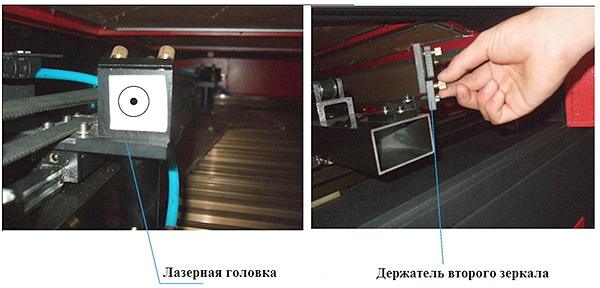

Шаг 2: Настройка траектории лазерного луча между первым и вторым зеркалом.
Прикрепите клейкую ленту на второе зеркало. С помощью клавиш направления переместите позицию головки лазера в левый верхний угол, затем нажмите клавишу “Pulse” (импульс) и проверьте расположение черной точки. Затем переместите позицию в нижний левый угол и снова нажмите клавишу “Pulse” (импульс), проверьте, перекрывают ли две точки друг друга. Если две точки перекрывают друг друга и находятся примерно в центре зеркала, значит траектория луча между первым и вторым зеркалом настроена корректно. Если это не так, с помощью регулировочных болтов позади зеркала добейтесь, чтобы две точки перекрывали друг друга. Далее отрегулируйте положение первого зеркала (по направлению оси X), так, чтобы луч, отражаясь от первого зеркала попадал на второе зеркало.

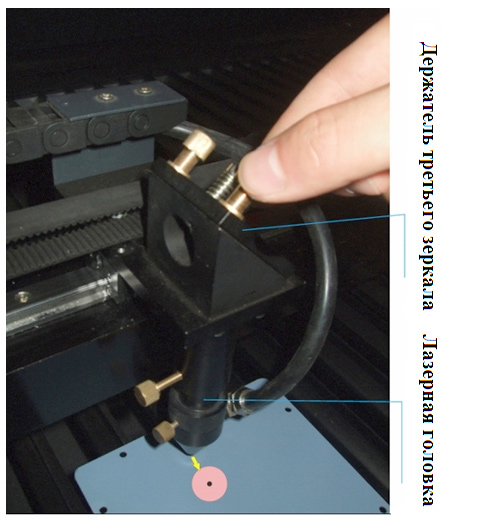

Шаг 3: Настройка траектории лазера между вторым и третьим зеркалом
Сначала переместите лазерную головку влево по оси X, приклейте клейкую ленту на отверстие лазерной головки, нажмите “Pulse”(импульс) и проверьте, где находится черная точка. Далее переместите лазерную головку вправо по оси X, нажмите клавишу “pulse” (импульс). Две точки должны перекрывать друг друга и находится в пределах отверстия лазерной головки. Если это не так, с помощью болтов на держателе зеркала добейтесь нужного результата.
Примечание: принципы настройки траектории луча между зеркалами 1 и 2, 2 и 3 аналогичны.
Далее отрегулируйте позицию держателя второго зеркала (по осям) и высоту лазерной трубки, так, чтобы черные точки находились в пределах отверстия лазерной головки (желательно, по центру).

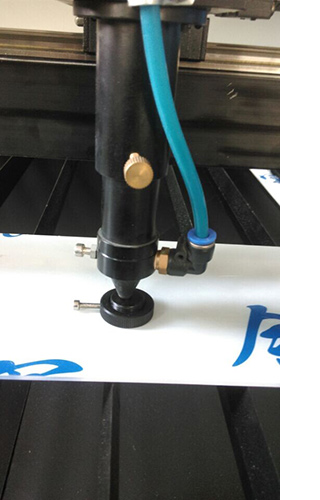

Шаг 4: Настройка траектории лазера между третьим зеркалом и фокусировочной линзой
Приклейте клейкую ленту под лазерную головку и нажмите клавишу “Pulse” (импульс), получаемая черная точка должна находиться в центре, если это не так, необходимо настроить позицию лазерной головки (для этого используются три болта, расположенные на лазерной головке) так, чтобы черная точка была расположена в центре.
Шаг 5: Настройка фокусного расстояния
Выполнив настройку траектории лазерного луча, настройте фокусное расстояние при помощи фокусного инструмента. На этом настройка завершена и вы можете приступать к обработке.
