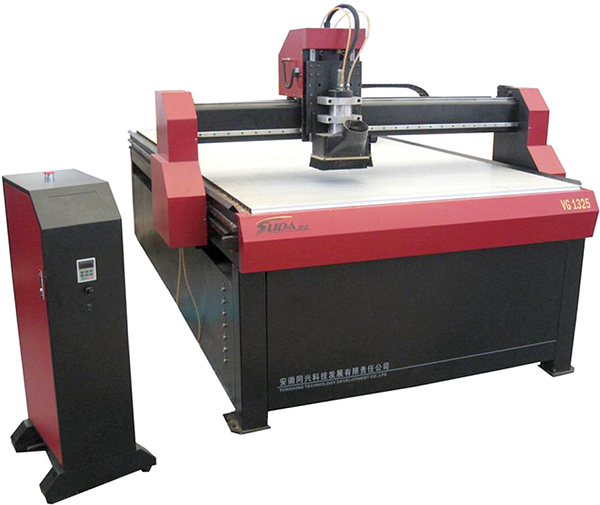

Гравировально-фрезерные станки большого формата серии VG для мебельного производства
Технические характеристики фрезерно-гравировальных станков VG
|
- Обрабатываемая высота: до 150 мм - Макс/ скорость фрезеровки и холостого перемещения: 20-25 м/мин. - Разрешение обработки: 0.01 мм - Способ обмена информацией с компьютером: USB-флэш-карта - Формат передачи данных для станка: HPGL-коды и G-коды - Система управления шпинделем: Инвертер - Мощность шпинделя: 3 кВт - Скорость вращения шпинделя: 7000-24000 оборотов в минуту - Электропитание: 220 / 50 Гц |
Доступные форматы фрезерно-гравировальных станков VG
| VG-1313 | VG-1318 | VG-1515 | VG-1325 | VG-1630 | VG-2030 | VG-2040 | |
| Формат, мм | 1300*1300 | 1300*1800 | 1500*1500 | 1300*2500 | 1550*3000 | 2000*3000 | 2000*4000 |
Конструктивные особенности станков большого формата серии SUDA VG

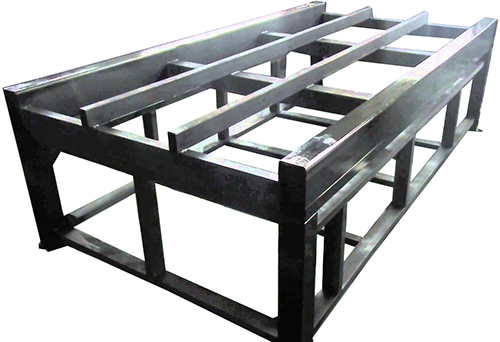

| Цельносварная жесткая станина | |
|
Профили прямоугольного сечения обеспечивают конструкцию станка высокой степени жесткости. Станок устойчив к статическим и динамическим нагрузкам, вибрация при работе поглощается. Жесткая станина позволяет обрабатывать заготовки большого размера, сохраняя высокую точность и качество обработки. |
| Рабочий стол с Т-образными пазами | |
|
Обрабатываемые заготовки надежно фиксируются в рабочей зоне механическим зажимом.
|

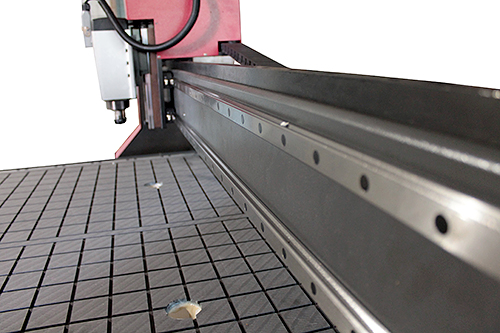

| Высокоточные линейные направляющие | |
|
Линейные направляющие повышенной устойчивости и жесткости обеспечивают точное движение портала, суппорта и шпинделя по всем осям.
Подшипники закрыты герметичными уплотнениями.
Направляющие крепятся прецизионными винтами.
Точностные параметры сохраняются в течение всего срока работы станка.
|

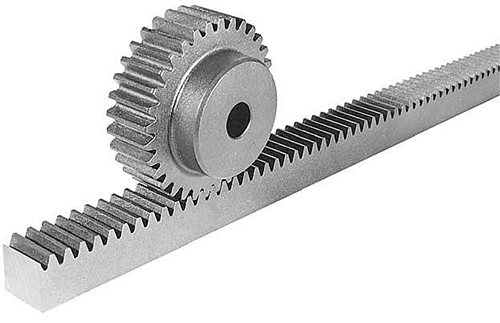

| Высокоточная передача шестерня-рейка | |
|
Отсутствуют люфты в зацеплении шестерни и рейки – это достигается высоким качеством производства станка, а также идеальной кинематике.
При высокой скорости перемещения портала и суппорта по осям X и Y сохраняется высокая точность обработки заготовок.
|
| Шпиндель MITSUBISHI (ЯПОНИЯ) | |
|

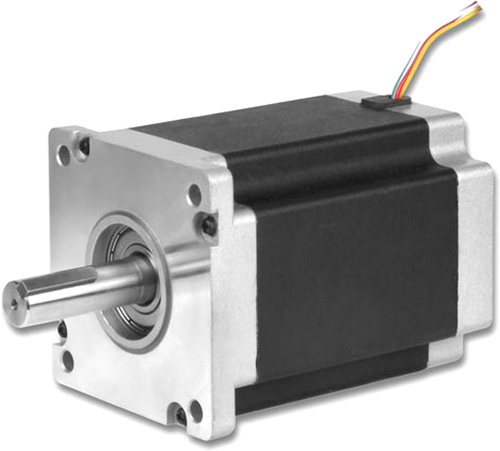

Станок оснащен индивидуальным приводом перемещения портала, суппорта и шпинделя по осям X, Y и Z, который дает высокую точность перемещения (до 0,015 мм) и считывания размера. Благодаря этой особенности для работы станка можно эффективно использовать ЧПУ. Синхронизация всех двигателей происходит через центральный процессор.
|

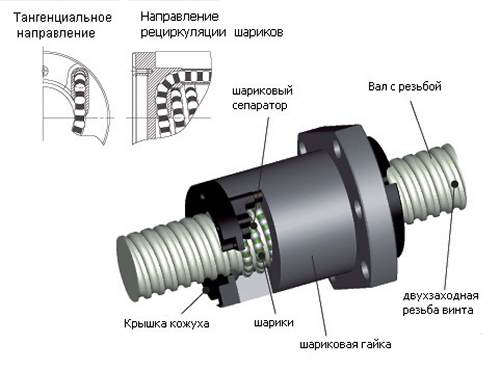

| Высокопрецизионная винтовая пара | |
|
Точность изготовления винтовой пары и наличие шариковой гайки сводят к минимуму износ пар трения.
При выполнении программы обработки сложных высокоточных изделий с использованием ЧПУ перемещение шпинделя по оси Z происходит с высокой степенью точности, отсутствует люфт.
|

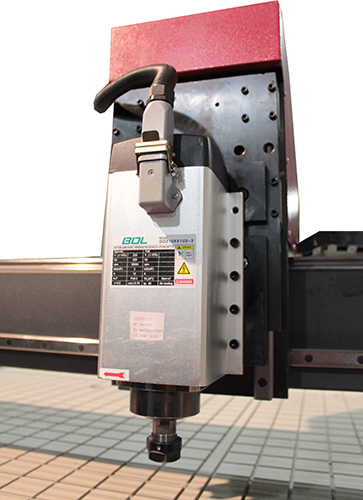

| Мощный шпиндель | |
|
На фрезерно-гравировальных станках серии SUDA VG устанавливается шпиндель китайского или итальянского производства.
Обработка заготовок из дерева, пластика или акрила происходит на высокой скорости вращения – до 24000 оборотов в минуту, что позволяет получить рекламную и сувенирную продукцию высокого качества.
В шпинделях итальянского производства обмотку электродвигателя и подшипниковые узлы охлаждает встроенный вентилятор, в шпинделях китайского производства охлаждаются водой.
Мощный шпиндель позволяет расширить технологические возможности применения станка, а также обеспечивает надежность работы оборудования.
|

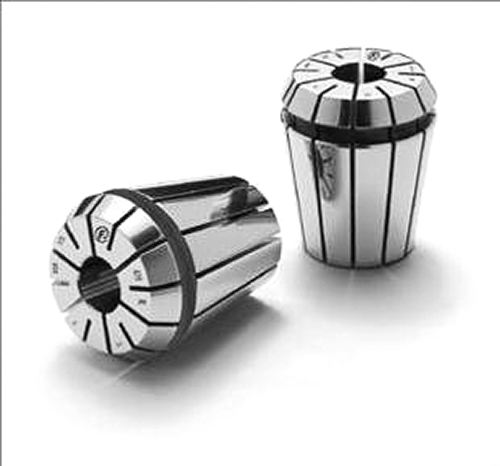

| Цанговый зажим инструмента | |
|
Выполняя сложную обработку изделий, оператор может быстро поменять инструмент с разными посадочными диаметрами (от 3 до 12 мм).
Посадочные размеры цанг стандартизированы.
Эта конструктивная особенность позволяет сократить время переналадки станка увеличить производительность.
|

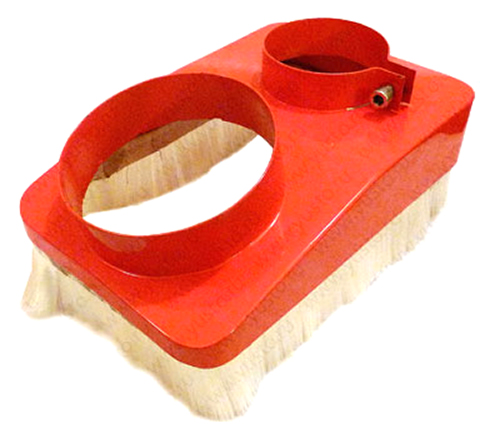

| Ограждение инструмента с патрубком стружкоприемника | |
|
Быстросъемное ограждение надежно защищает инструмент, позволяет эффективно удалять отходы обработки из зоны резания.
Безопасность работы на станке соответствует стандартам СЕ.
На фрезеры VG может быть установлена система аспирации (дополнительная опция).
|

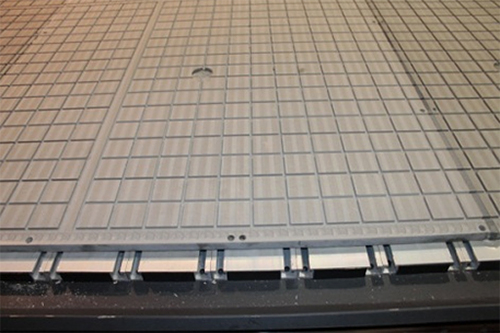

| Вакуумный рабочий стол | |
|
Заготовки закрепляются на поверхности рабочего стола с помощью вакуума. Для большего удобства рабочий стол разделен на четыре сектора.
Благодаря системе вакуумной фиксации заготовок можно быстро сменить изделия. Вакуум также обеспечивает надежный прижим детали при обработке.
|

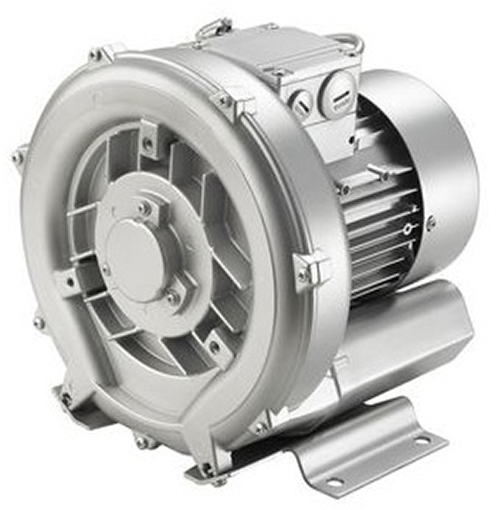

| Вакуумный высокопроизводительный насос | |
|
Благодаря использованию вакуумного насоса достигается надежное крепление заготовок на рабочем столе. Также использование высокопроизводительного насоса позволяет работать через подложку при фрезеровании деталей насквозь.
В насосе есть встроенная защита от перегрузок.
|

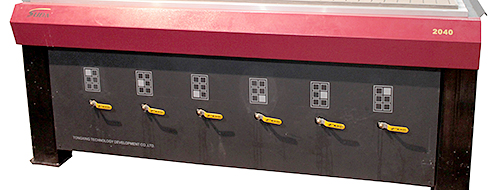

| Раздельное включение секторов вакуумного стола | |
|
Эта особенность позволяет сделать работу вакуумного насоса более экономичной и удобной.
|
|

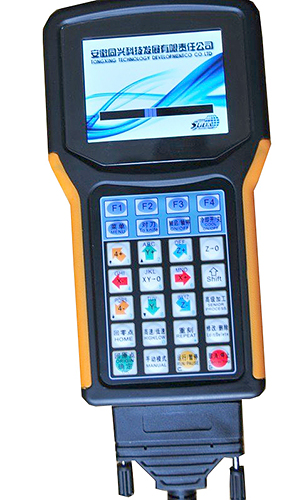

Пульт FPGA
|
|
|
FPGA контроллер нового поколения. |
Компания Бронко предлагает полную линейку оборудования для мебельных производств серии Suda VG.
