Эксплуатация лазерного станка
Лазерные гравировальные станки имеют широкую область применения. Созданный нашей компанией модельный ряд лазерных станков призван удовлетворить различные производственные нужды покупателей:
⇒Печать и упаковка: изготовление резиновых клише, изготовление упаковки.
⇒Изобразительное творчество, сувенирная продукция: гравировка бамбука, дерева, двухцветных пластин, декорирование коробок, изготовление шахмат и др.
⇒Реклама: гравировка (резка) органического стекла, раскрой картона, двухцветных пластин и др.
⇒Гравировка и резка кожи и ткани: дизайн обуви, сумок, предметов интерьера, сувенирной продукции, создание стелек, украшений и прочее.
⇒Моделирование: изготовление макетов архитектурных, авиационных, навигационных промышленных моделей. Анимационные модели.
Установка лазерного станка
Установка лазерной трубки
1. Снимите болты при помощи универсального гаечного ключа (поставляется в коробке инструментов).
2. Поместите лазерную трубку на два кольцевидных крепления выходным отверстием к первому зеркалу. Расстояние от выходного отверстия до первого зеркала 2-5см. Зафиксируйте два кольцеобразных крепления.
Ярлыки на лазерной трубке должны быть сверху

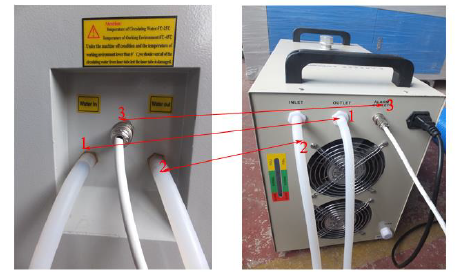

Установка жидкостного чиллера
Наполните чиллер дисцилированной водой. Воду можно разбавить пополам с тосолом. Уровень воды должен находиться между зеленой и желтой отметками.
1) Соедините водослив чиллера с приемником воды лазерного станка
2) приемник воды чиллера соедините с водосливом станка
3) Подсоедините сигнальный кабель
4) Подсоедините жидкостный чиллер к электрической сети и вы увидите, как лазерная трубка наполняется водой.

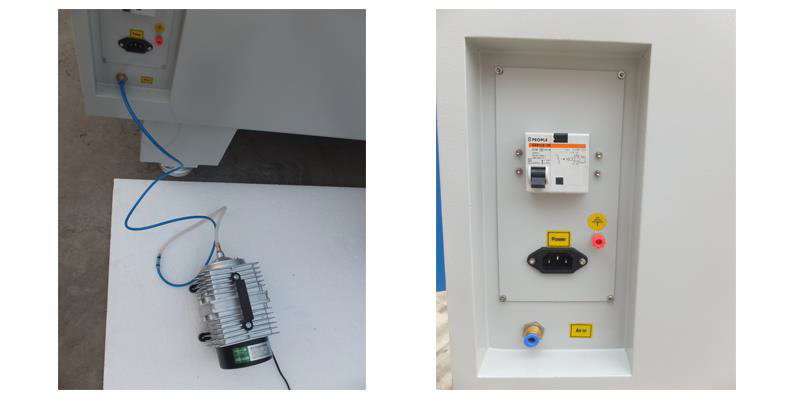

Установка воздушного компрессора
Соедините отверстие для выхода воздуха компрессора с отверстием для входа воздуха гравировального станка при помощи воздушной трубки.
После включения питания пользователь должен удостовериться, что воздух подается в машину свободно.
Установка вытяжного вентилятора
Соедините отверстие для входа вытяжного вентилятора с отверстием для вытяжки гравировального станка с помощью гофры, закрепите их с помощью защелки. Затем возьмите вторую гофру и,
соединив ее с отверстием для выхода вытяжного вентилятора, поместите другой ее конец наружу. Наконец, подсоедините вытяжной вентилятор к источнику электрического питания.

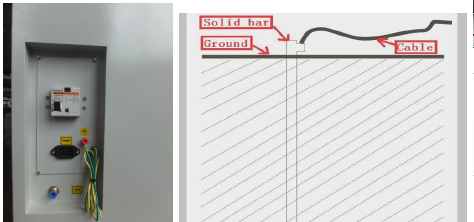

Безопасное заземление
Используется приводной механизм высокого напряжения, поэтому во время эксплуатации устройства пользователи должны соблюдать меры предосторожности, а также необходимо наличие строгих требований к основам безопасности и жизнедеятельности пользователей. Заземление должно быть меньше 5Ω. Способ подключения продемонстрирован на рисунке ниже:
Эксплуатация лазерного станка
Панель управления лазерного станка
Кроме компьютера для контроля за экранными клавишами, можно использовать панель управления. Далее приведена краткая инструкция по использованию панели управления и ее основные функции.
Перемещение лазерной головки влево и вправо.
Если вы используйте подъемный стол с электродвигателем, эти клавиши также используются для подъема и опускания стола.
Сброс.
Лазерная головка вернется в исходное положение в начало механических координат.
Проверка лазера.
При нажатии на эту клавишу произойдет однократное включение лазерного луча.
Настройка скорости, минимально и максимальной мощности обработки.
Выбор файла для обработки.
Вы можете выбрать файл либо из памяти системы, либо из U диска.
Старт/пауза.
Рамка.
При нажатии на эту клавишу лазерная головка опишет прямоугольник с заданными размерами (без подачи лазерного луча)
Вы можете использовать эту клавишу в режиме бездействия. Материнская плата примет X/Y осевые позиции текучего состояния как стартовые рабочие точки. Эта клавиша недоступна в других интерфейсах.
Нажатие клавиш Выход и Ввод подтверждает или отменяет операцию в каждом интерфейсе.
Порядок работы на лазерном гравировальном станке
Внимание: перед началом работы убедитесь, что лазерная трубка, водяной чиллер, вытяжной вентилятор, воздушный компрессор правильно установлены, и силовые кабели подключены к источнику электропитания 220В. Проверьте, свободно ли циркулирует вода в лазерной трубке.

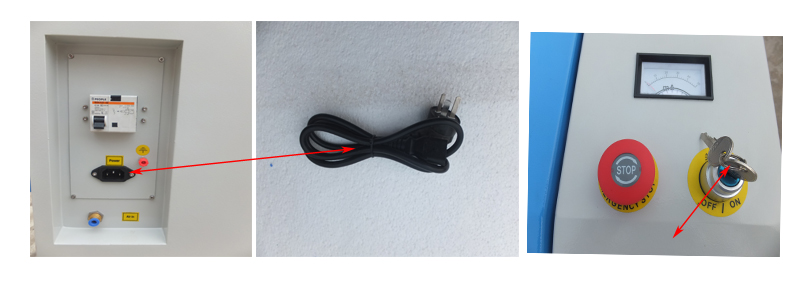

1) Включите лазерный станок в сеть.
2) Включите лазерный станок.
3) Кликните“Pulse” (импульс).
4) Настройте фокусное расстояние.

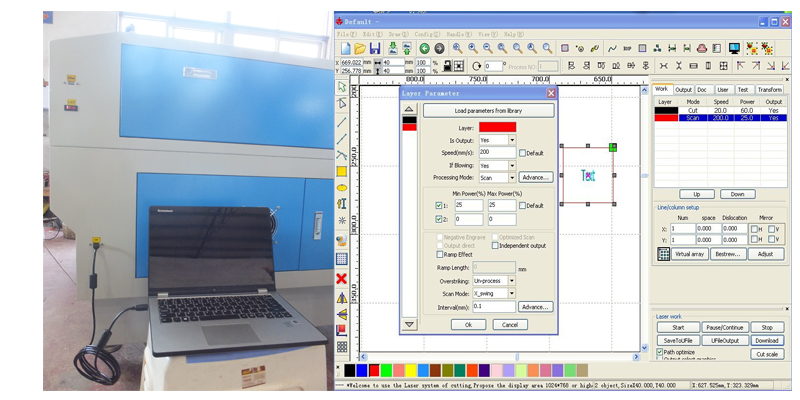

5) Подключите лазерный станок к компьютеру, на который было установлено программного обеспечение, с помощью USB кабеля.
6) Создайте пробное изображение с помощью программы, затем настройте скорость, мощность и пр. (ознакомьтесь с инструкцией на программное обеспечение RD cam V8.0).
7) Загрузите файл в память лазерного станка и найдите его через панель управления.
8) Запустите обработку.
Внимание: вы также можете сохранять файлы на U диске, а затем загружать их через USB интерфейс в офлайн режиме.
Перед вами была краткая инструкция по эксплуатации лазерного станка!
