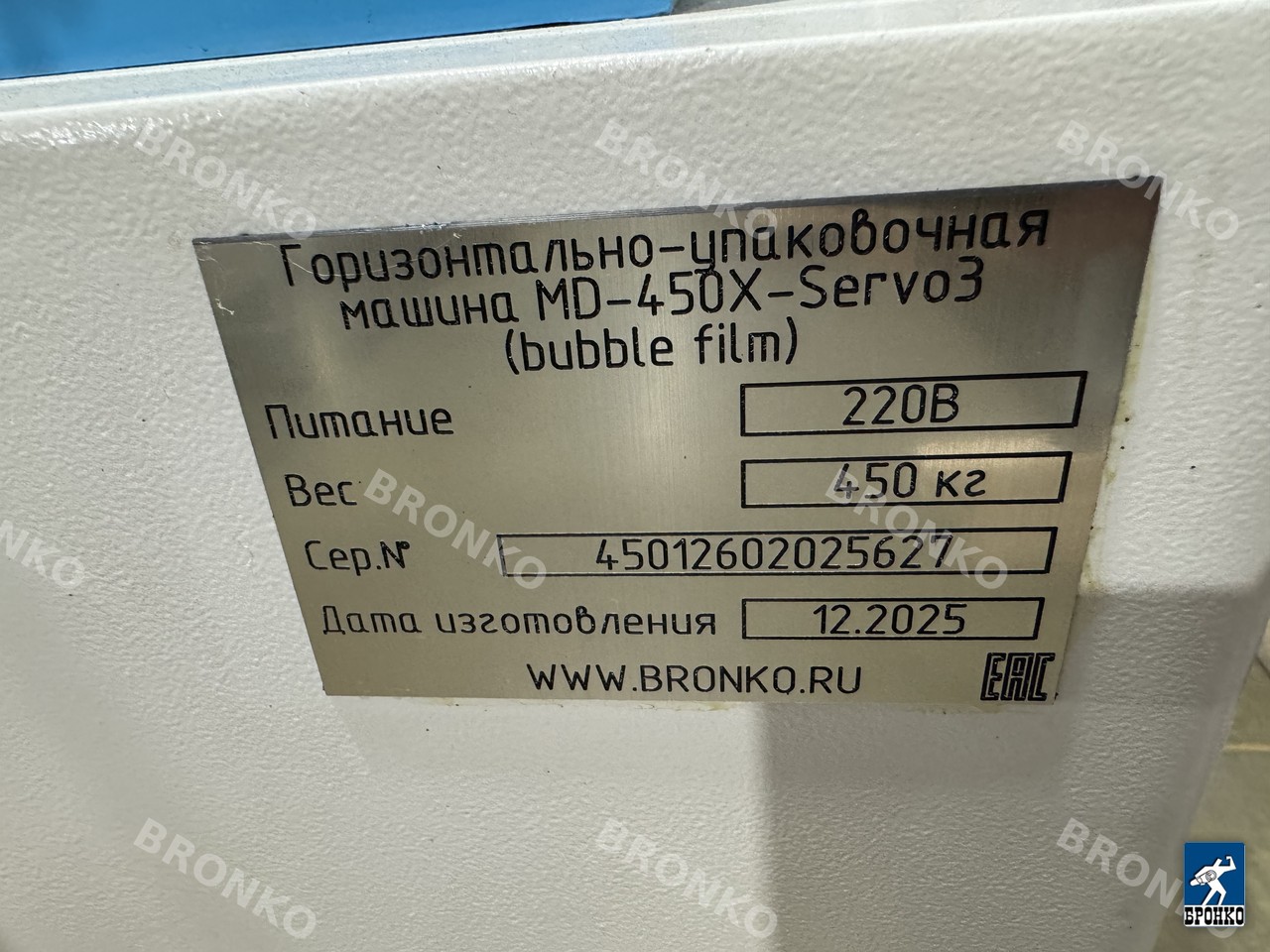

Горизонтально-упаковочная машина MD-450X -Servo3 (bubble film)
MD-450X Servo3 Buble Горизонтально-упаковочная машина (сервоприводная)

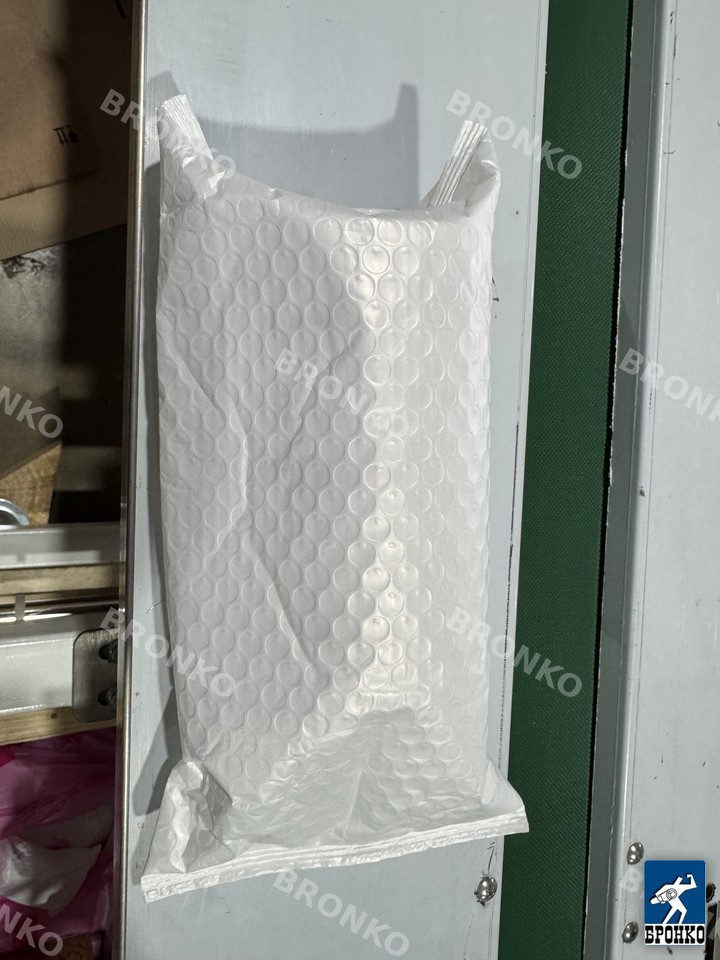

Машина упаковывает в трехшовные пакеты флоупак (пакет подушка)
Упаковочная машина HMD-450 — горизонтальный флоу-пак автомат для упаковки изделий в воздушно-пузырчатую пленку. Машина формирует из рулона пленки пакет типа «подушка», укладывает в него продукт, запаивает продольный и поперечные швы и отрезает готовую упаковку. Применяется для защитной упаковки хрупких и требующих амортизации изделий: электроники, метизов и металлических деталей, пластиковых изделий, посуды, сувенирной продукции, товаров для маркетплейсов.
Машина построена на трех сервоприводах, поэтому длина пакета не ограничена и настраивается прямо с сенсорного экрана — без замены механических кулачков и без переналадки под каждый новый размер изделия. Оптоволоконный датчик проходного типа сам определяет длину продукта, автоматически выдерживает расстояние между изделиями и ждет подачу при ее отсутствии.

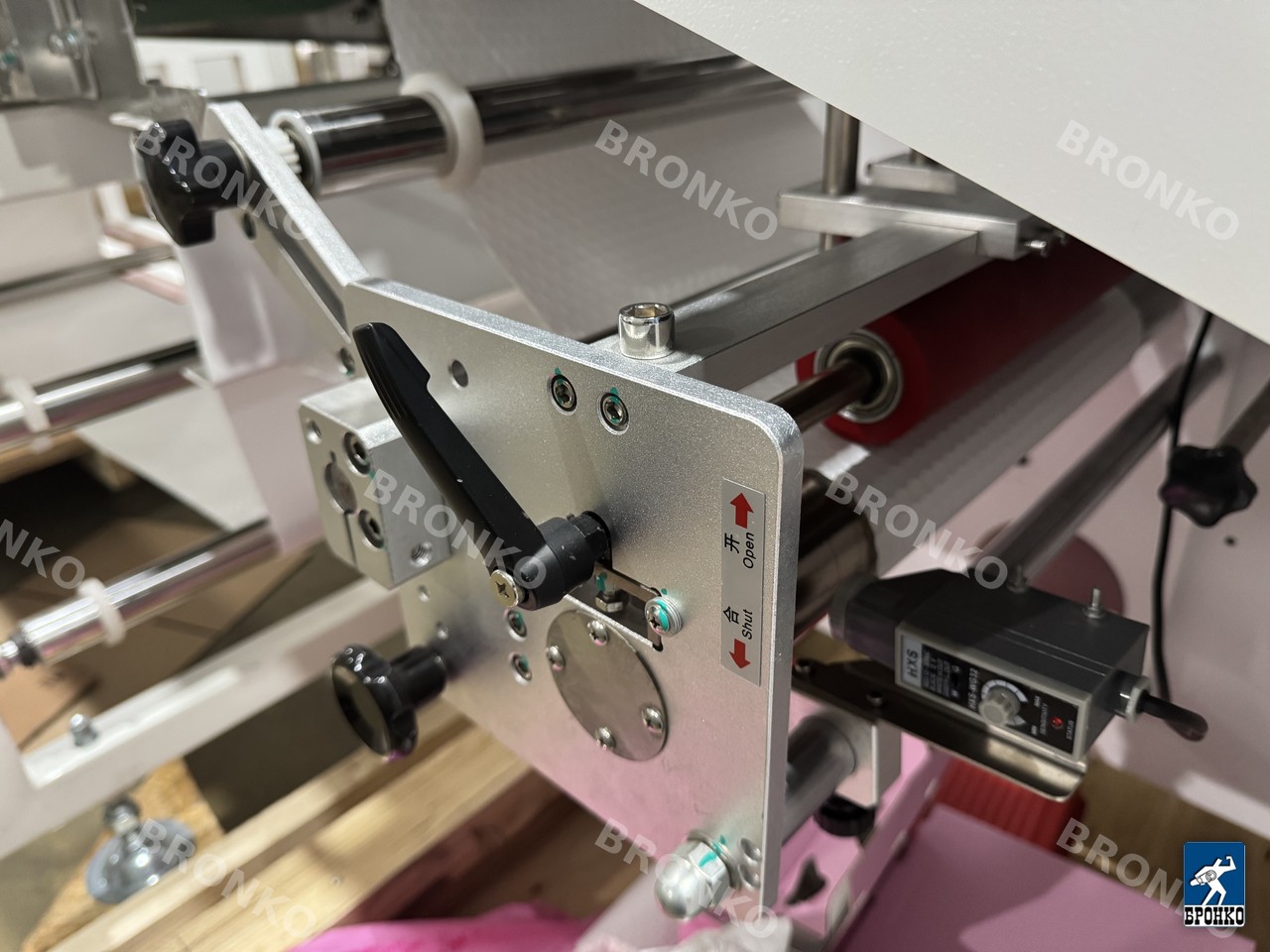

Функция защиты от пустых пакетов: если продукт в пленку не поступил, машина не запаивает и не отрезает пустой участок — пленка не расходуется впустую. Высокочувствительный датчик метки отслеживает фотометку на пленке, за счет чего положение шва и реза выдерживается точно.
Конструктивные особенности:

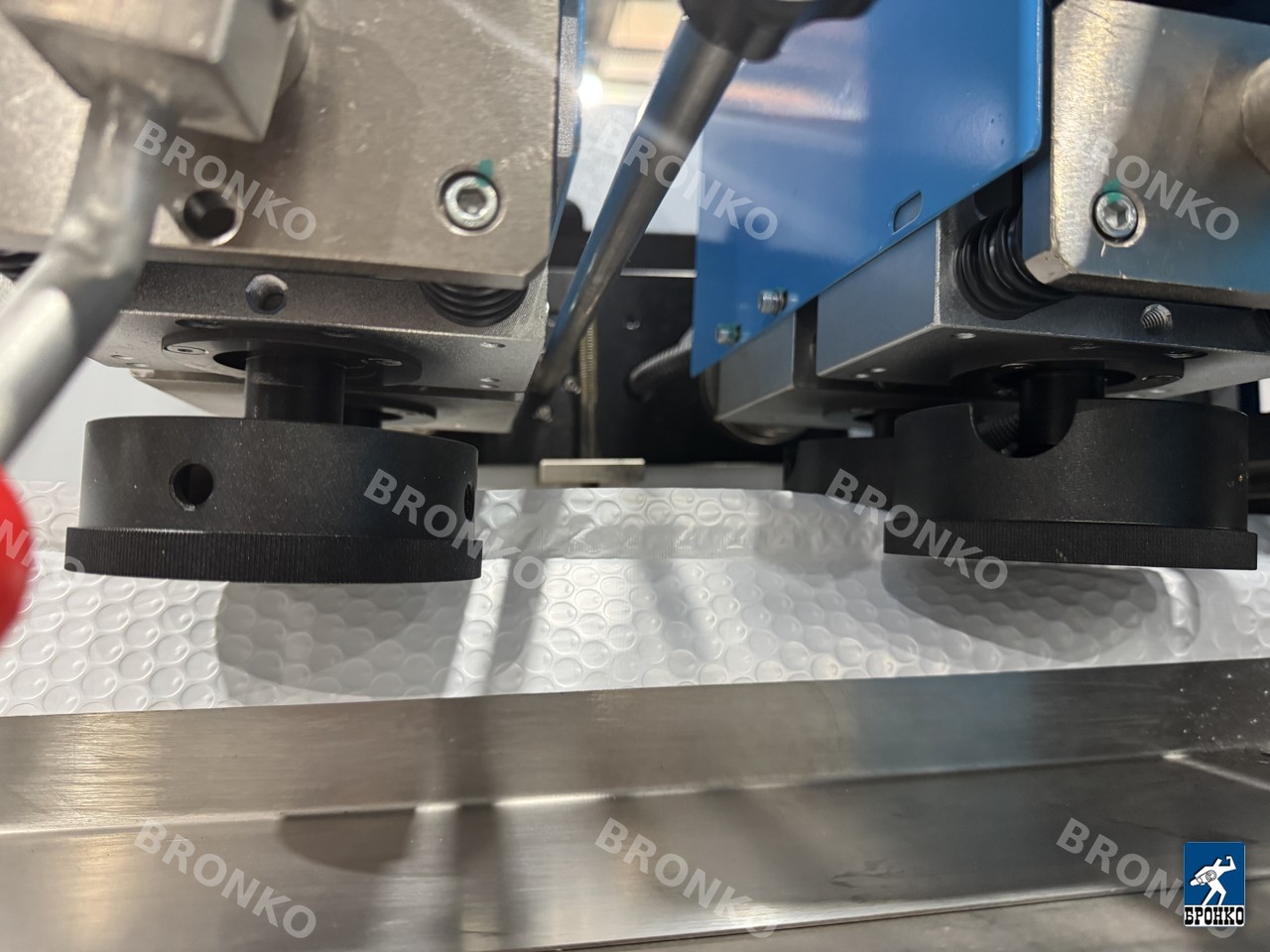

- Увеличенное колесо продольной сварки — стабильный шов на пузырчатой пленке, повышенная термостойкость и равномерный нагрев.
- Полное ограждение узла продольной сварки плюс два защитных кожуха на колесах — безопасность оператора.

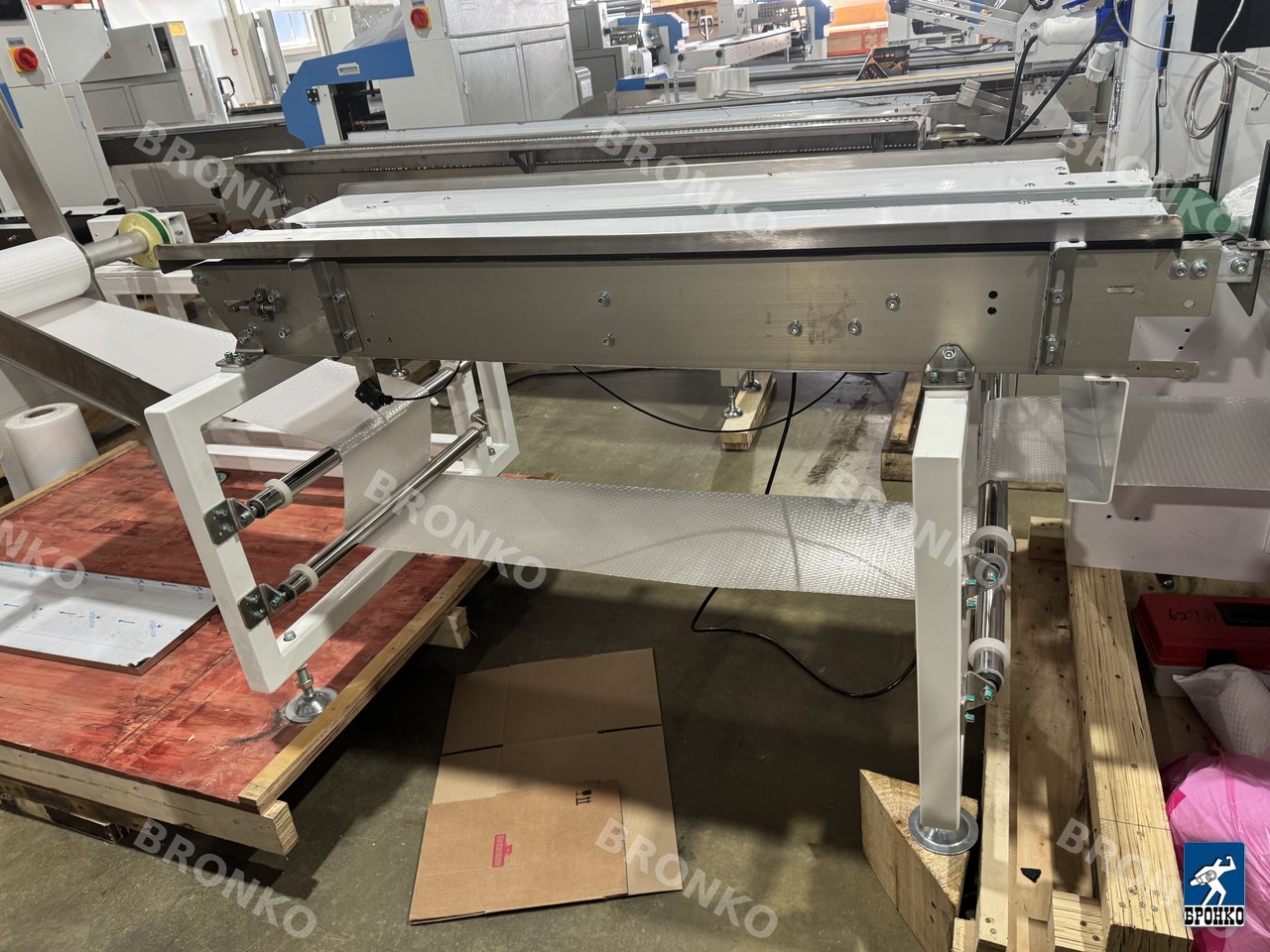

- Подающий конвейер длиной 2,3 м — на загрузку могут работать одновременно несколько человек.

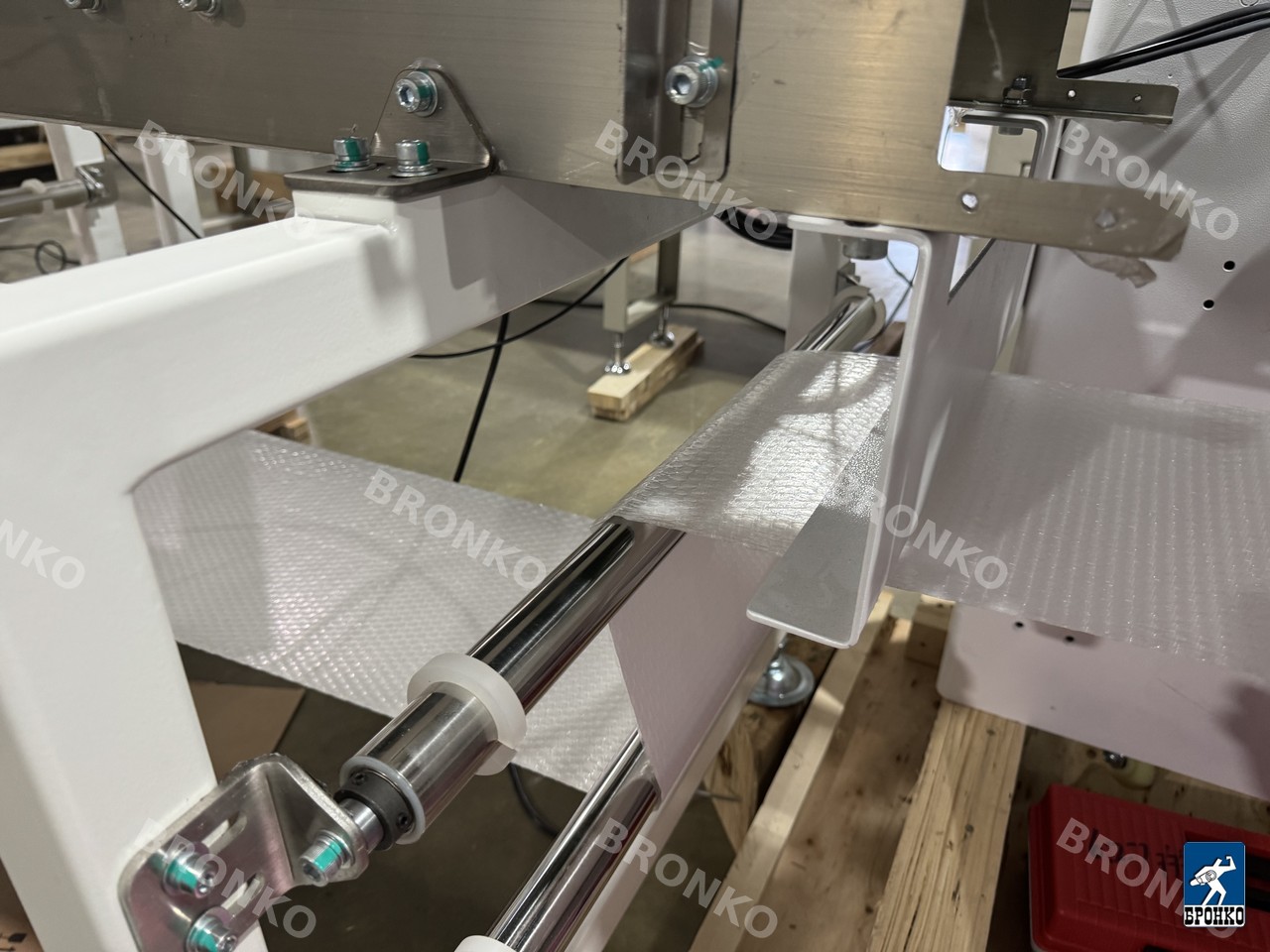

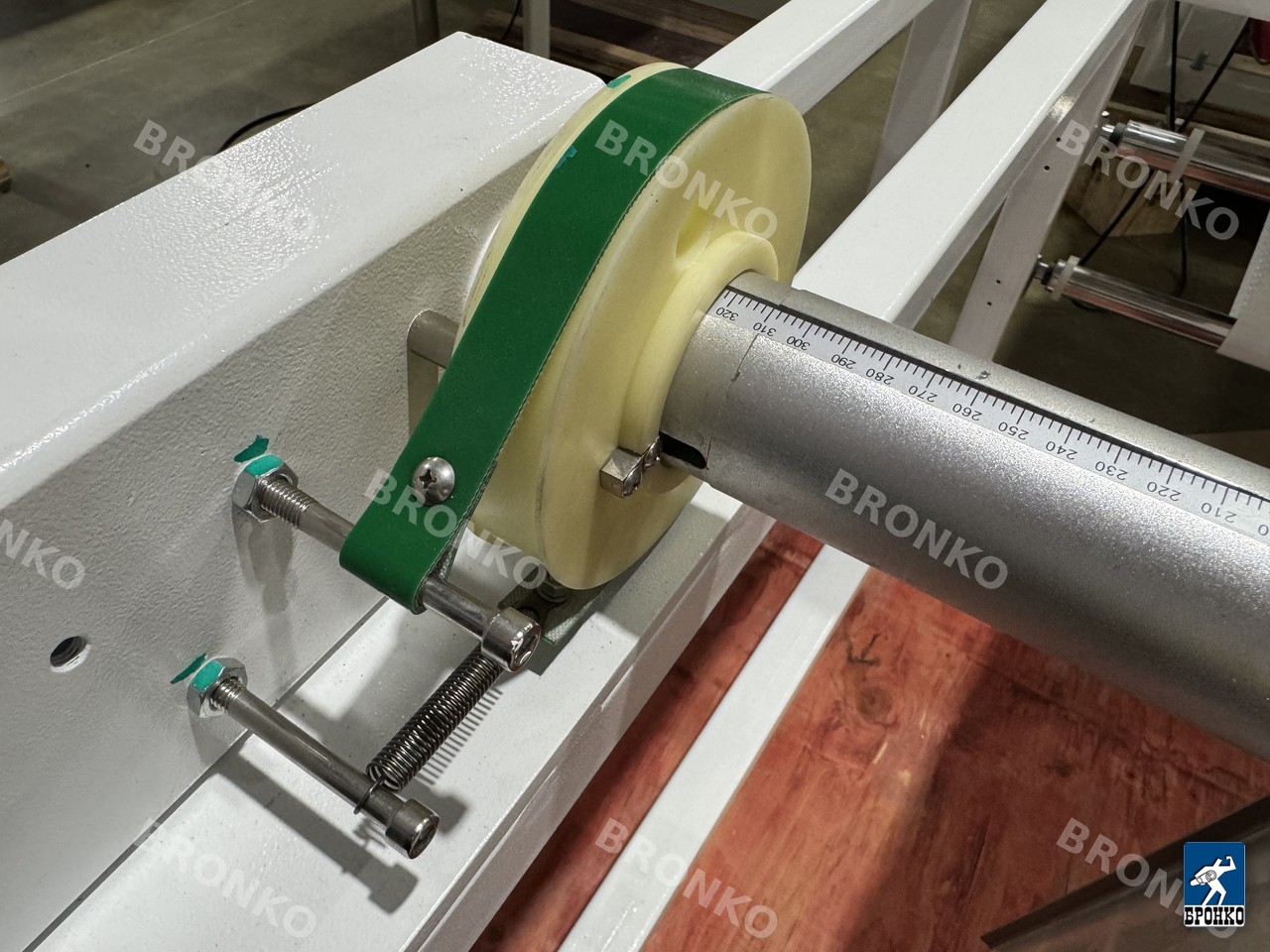

- Усиленный кронштейн размотки рулона по всей ширине — устойчивость при работе на высокой скорости.

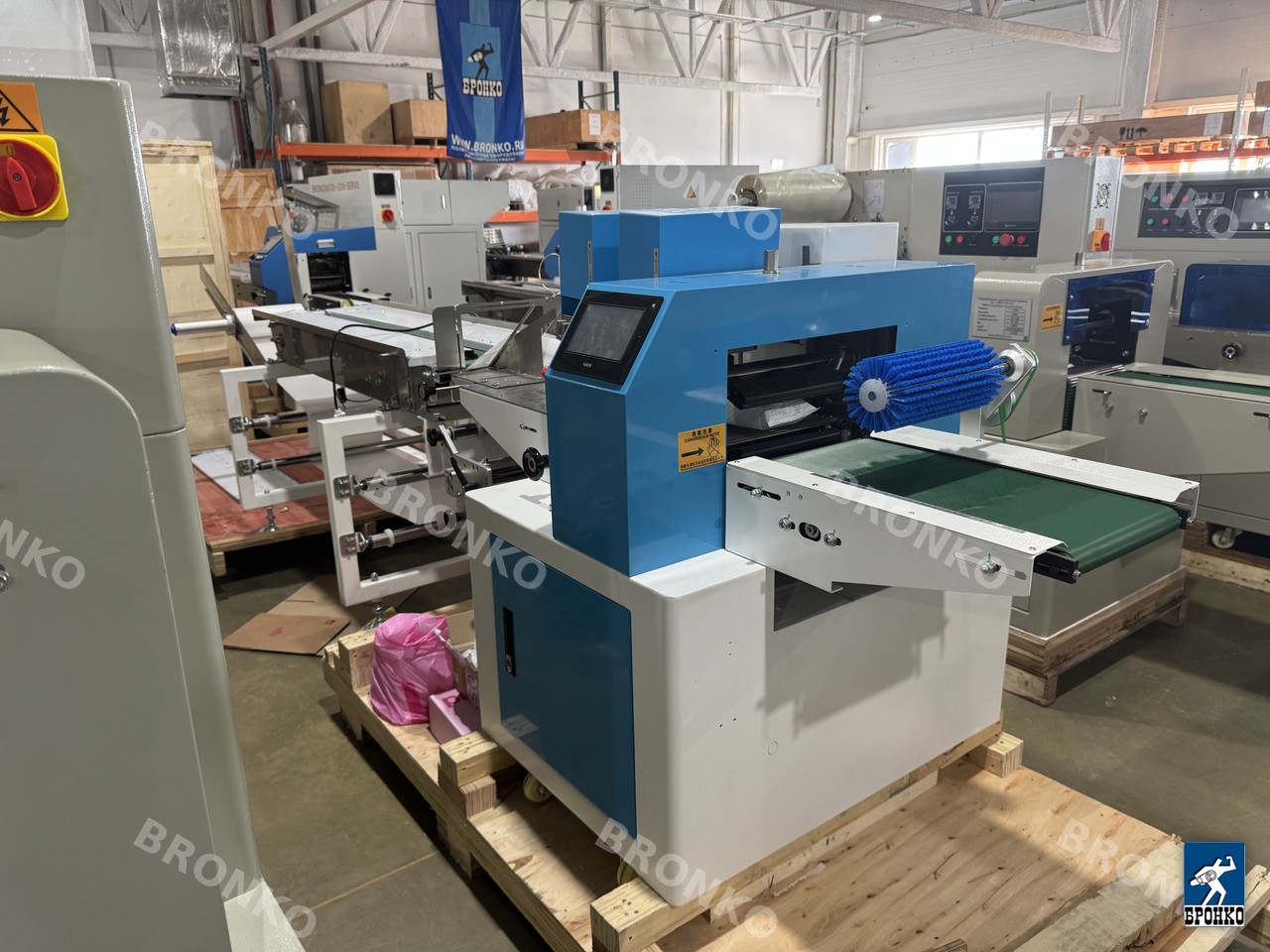

- Щетка на выгрузке — плавный и стабильный переход продукта при упаковке.
- Ротационный нож с приводом от пневмоцилиндра, поперечная сварка от сервопривода.

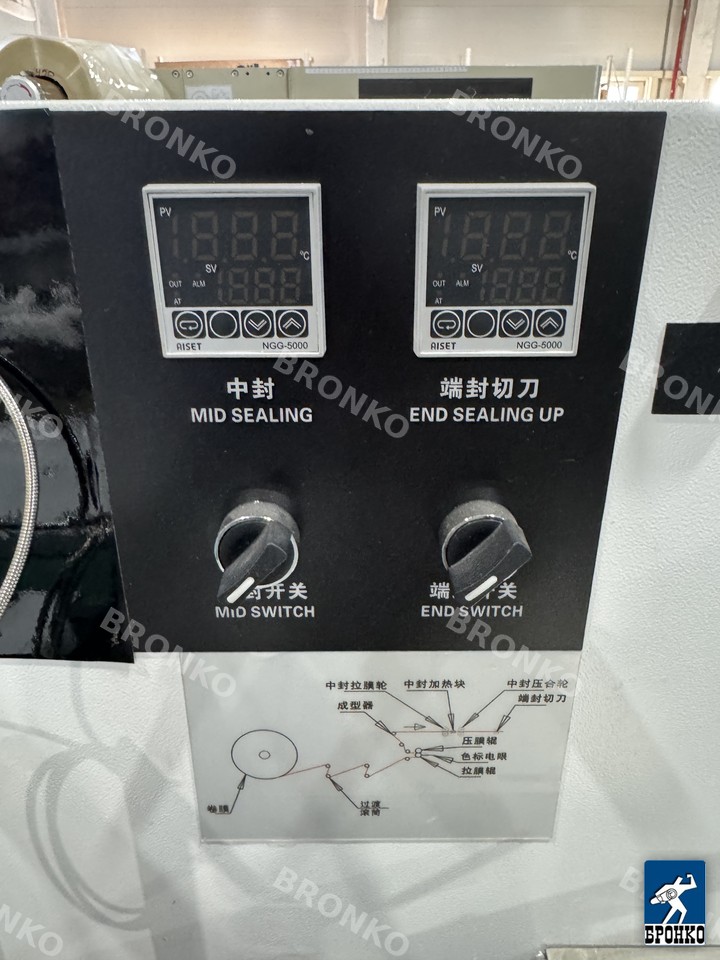

- Независимый ПИД-регулятор температуры — возможна работа с разными типами пленки.
- Сенсорный экран с русско-/англоязычным интерфейсом, простая настройка параметров и автоматическая самодиагностика неисправностей.
|
|
Модель | HMD-450 |
|
|
Производительность | 15-30 упак/мин. |
|
|
Длина пакета | не ограничена (модель с 3 сервоприводами) |
|
|
Ширина пакета | до 210 мм |
|
|
Высота продукта | до 90 мм (зависит от продукта) |
|
|
Тип пакета | подушка (pillow bag) |
|
|
Материал пленки | воздушно-пузырчатая пленка |
|
|
Плотность пленки | 80-120 г/кв.м |
|
|
Диаметр рулона | до 1100 мм |
|
|
Ширина рулона | до 450 мм |
|
|
Тип ножа | ротационный |
|
|
Приводы | 3 сервопривода |
|
|
Длина конвейера подачи | 2300 мм |
|
|
Мощность | 4 кВт |
|
|
Электропитание | 220В, 50Гц, 1 фаза |
|
|
Габариты | 5244 × 1025 × 1186 мм |
|
|
Рама | углеродистая сталь |
-
Работа по Датчику продукта
-
Сенсорный экран (русский язык)
Ротационный модуль запайки поперечного шва -

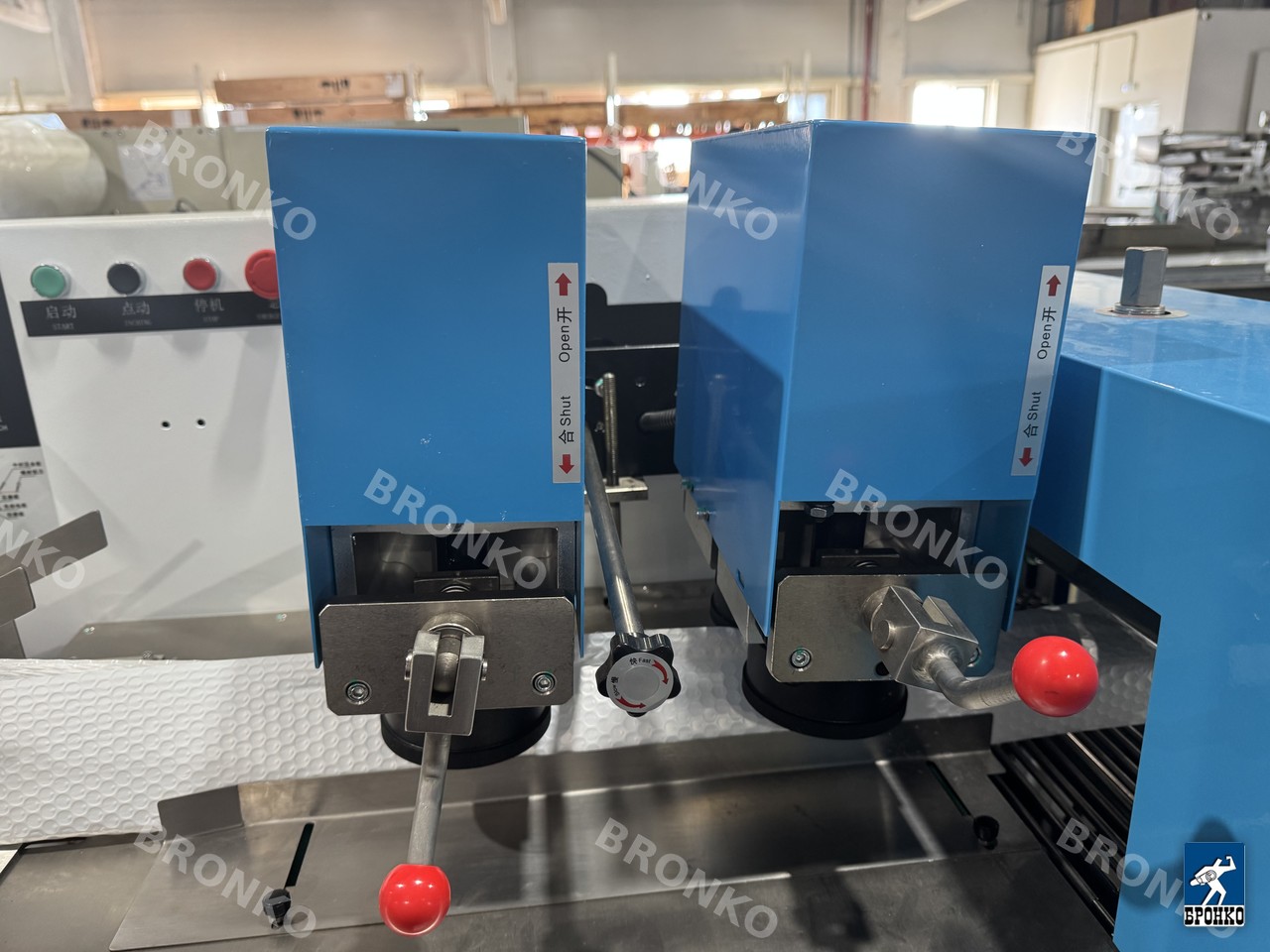

Модуль запайки продольного шва для Полиэтилена
-

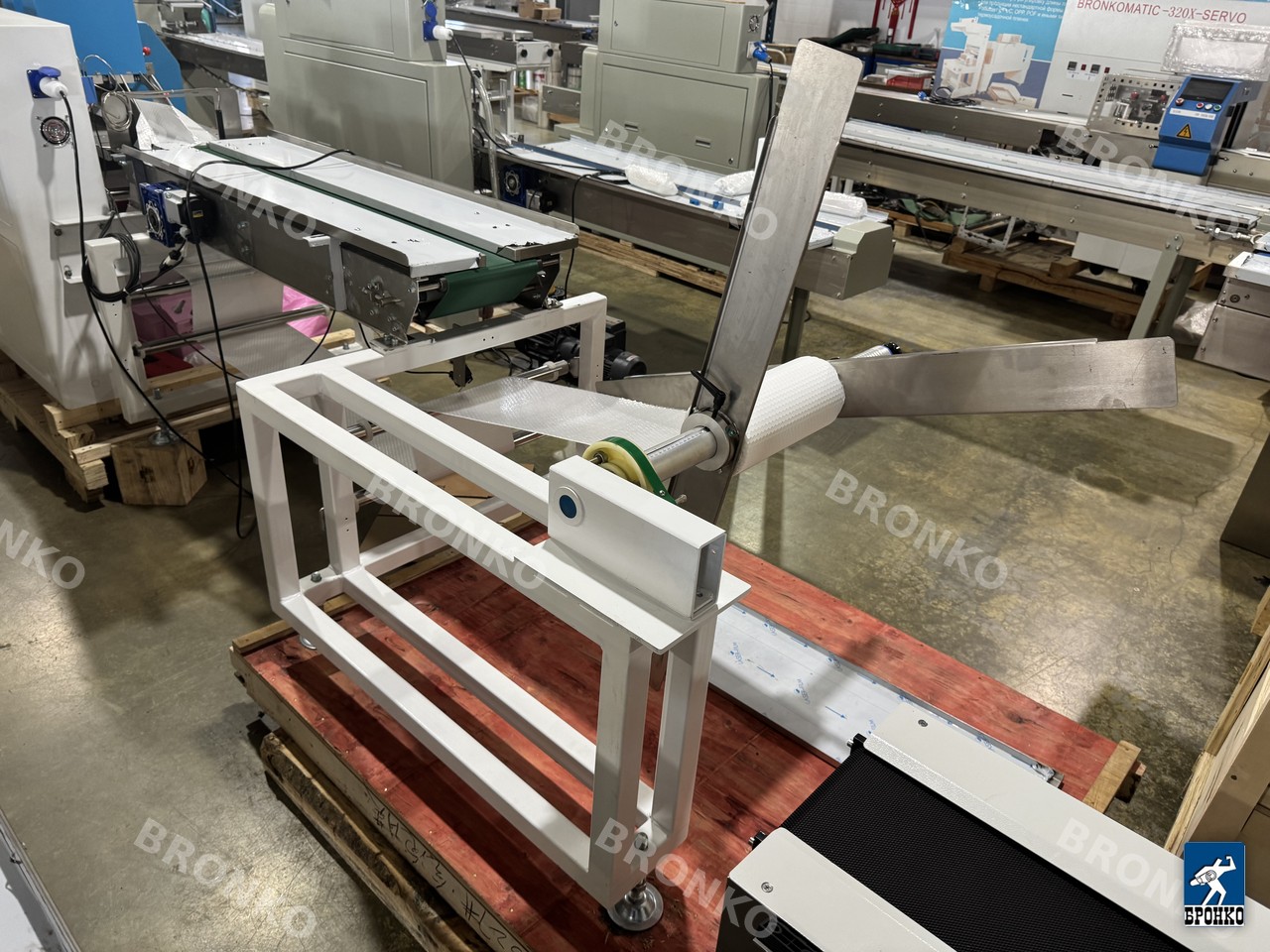

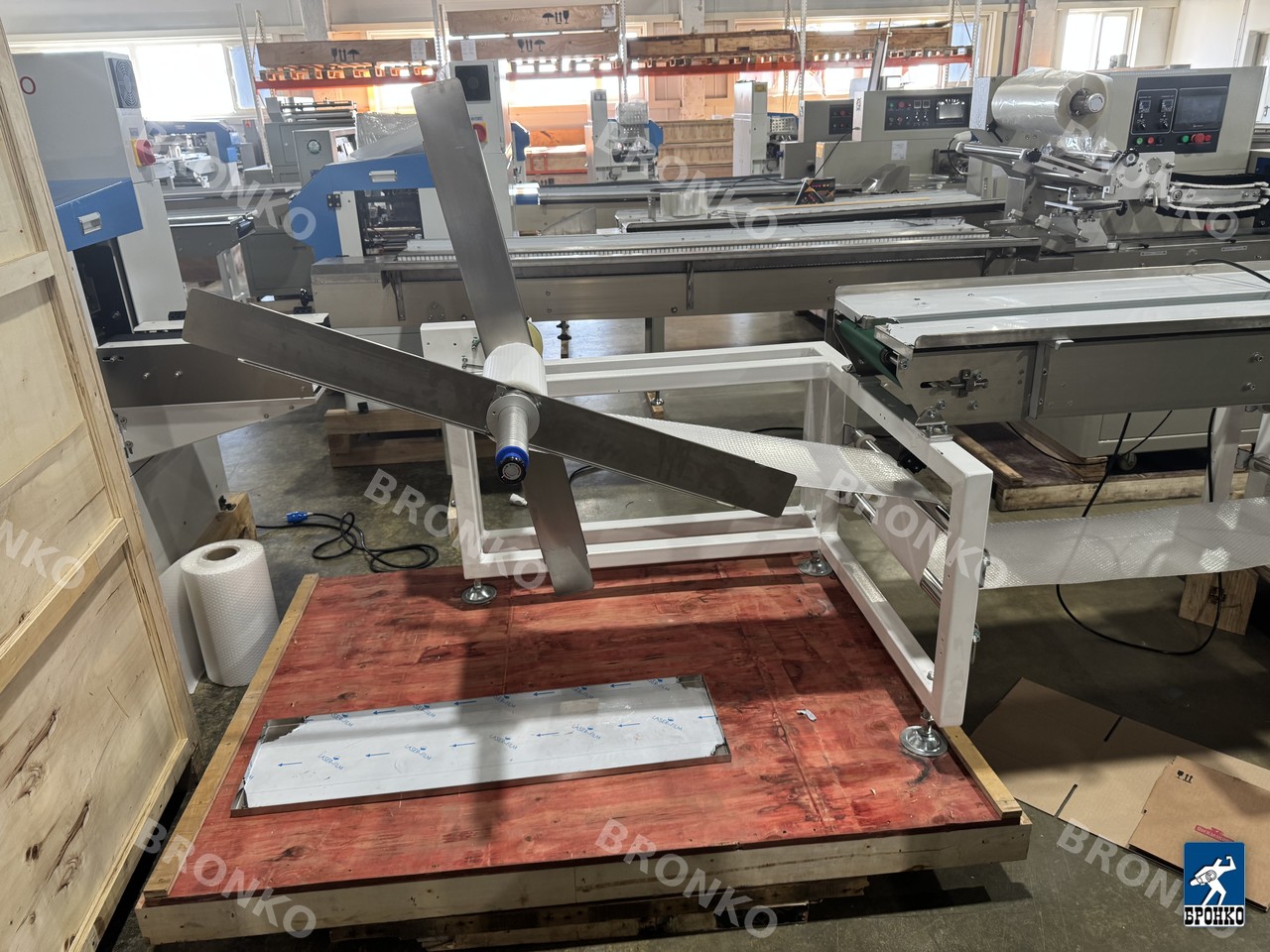

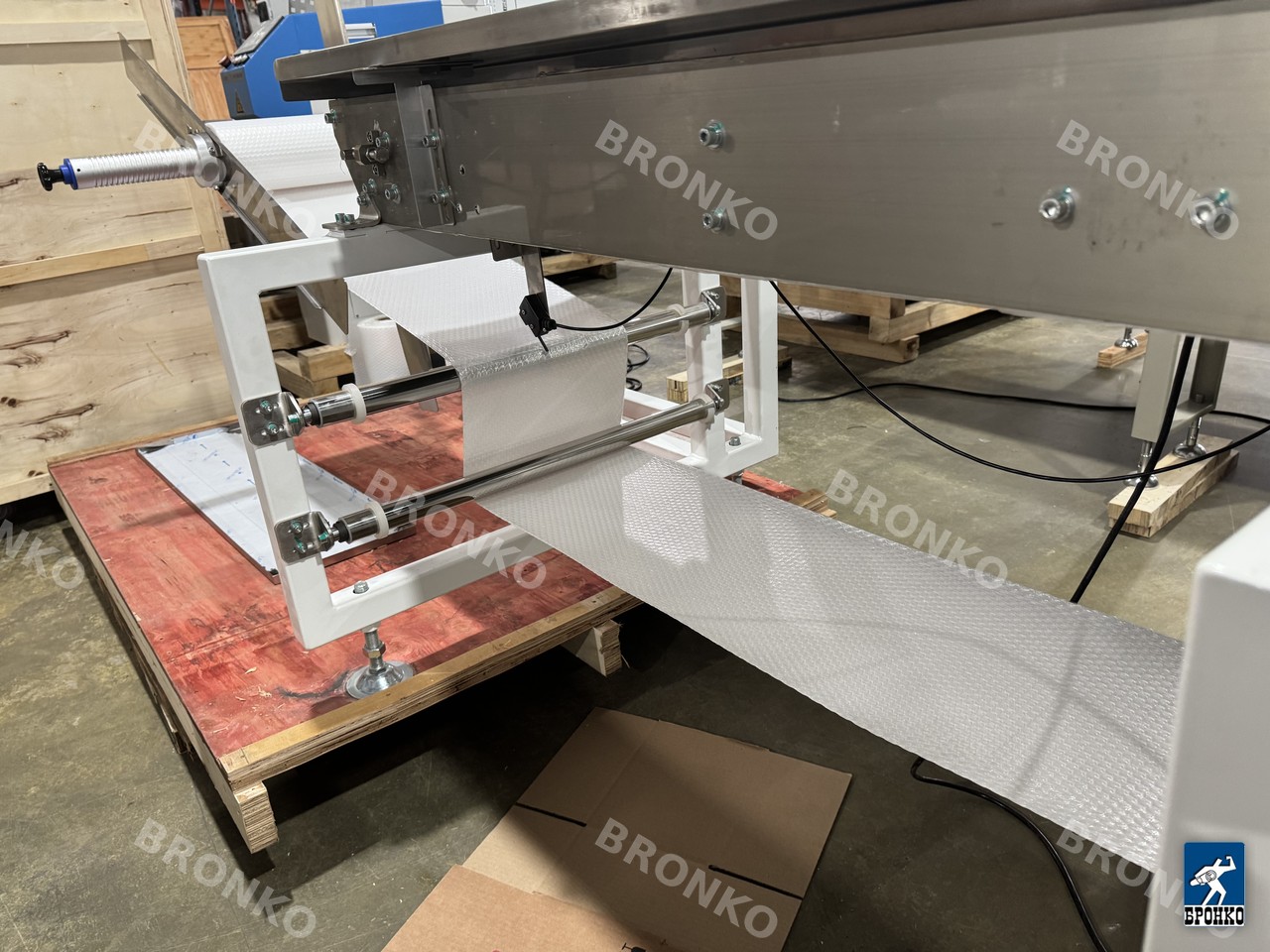

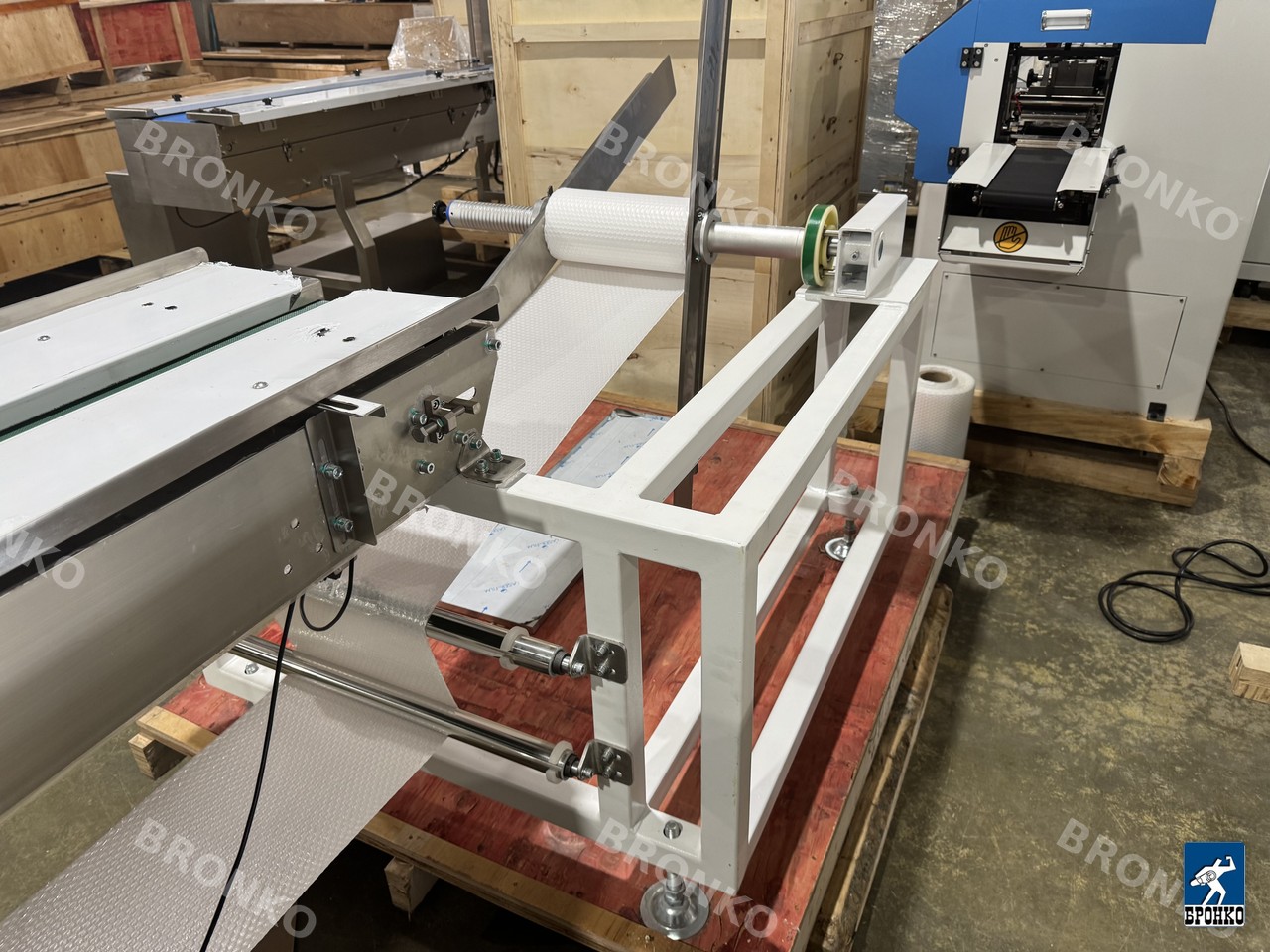

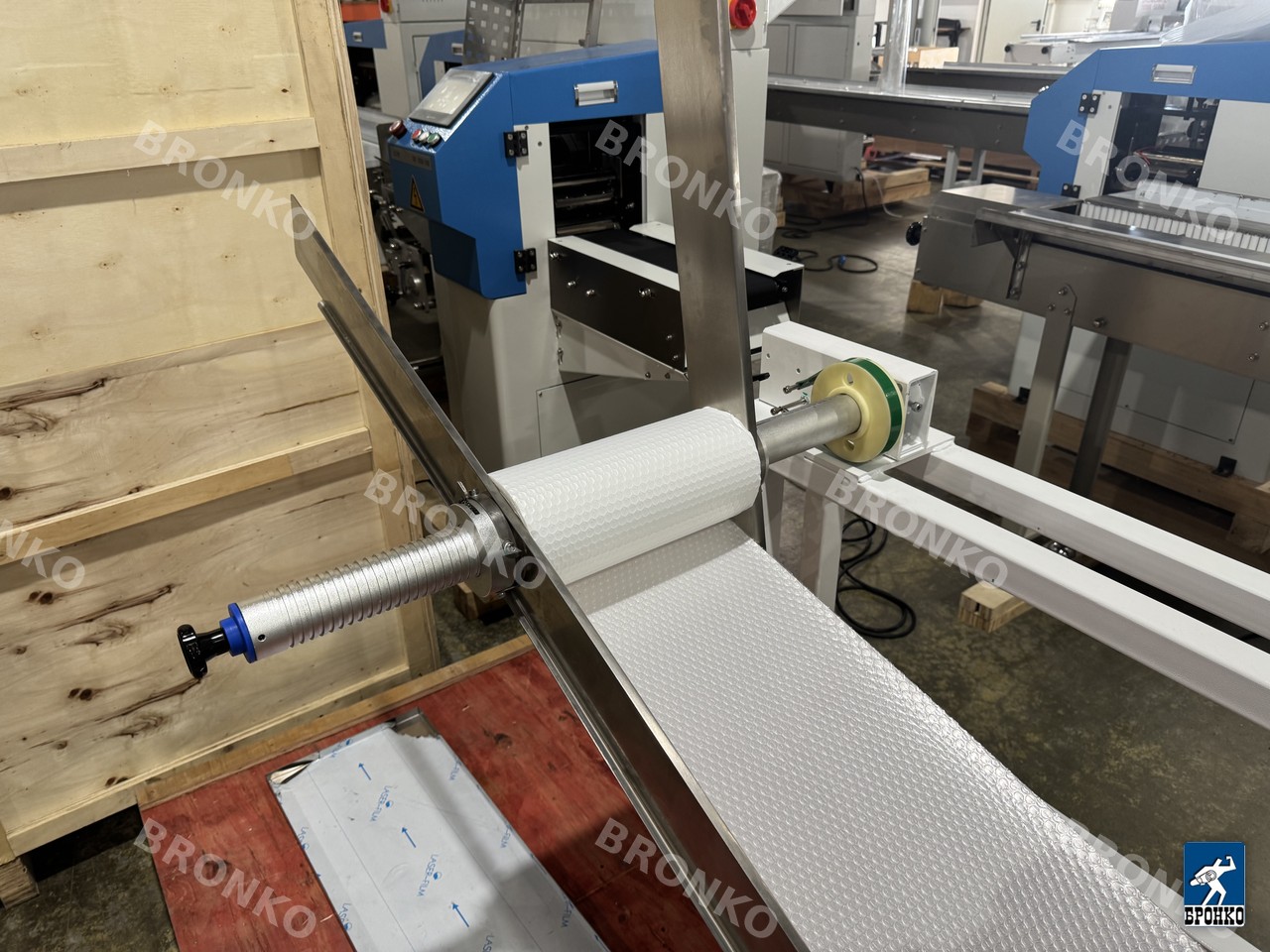

Размотка для Пузырчатого полиэтилена ширина до 600 мм. Диаметр до 1200 мм.
