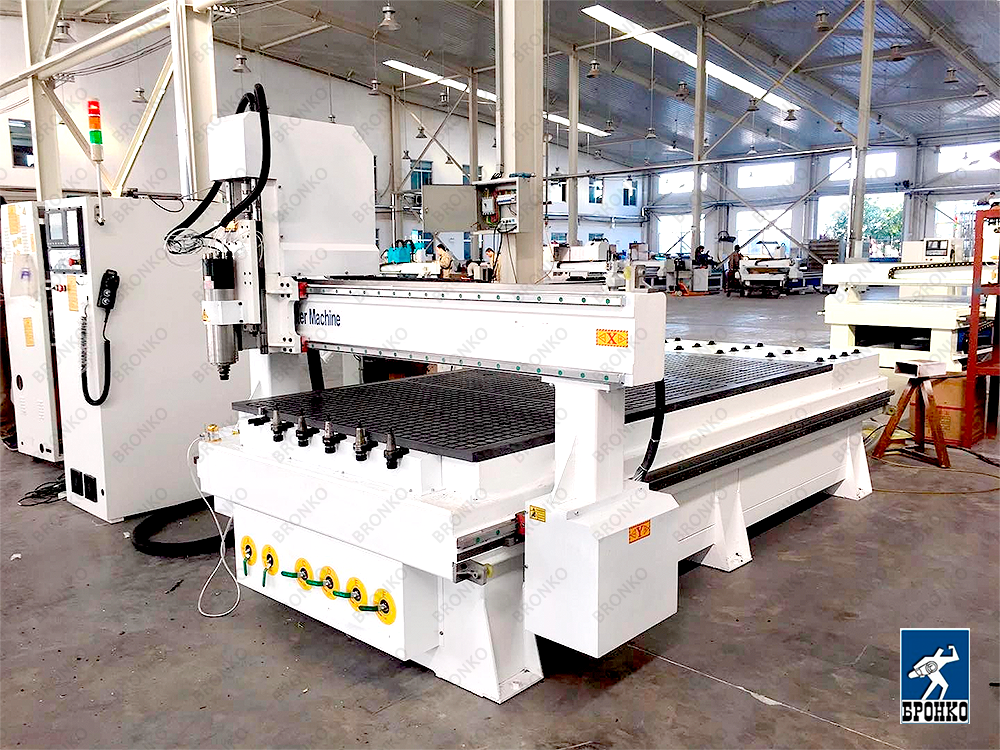

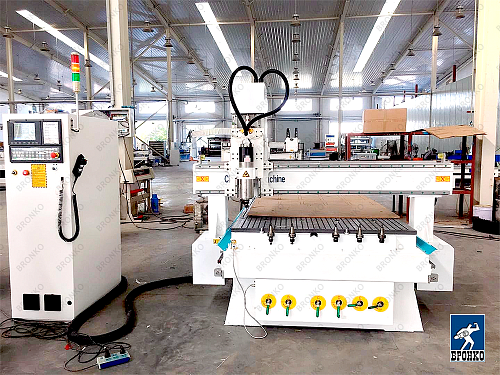

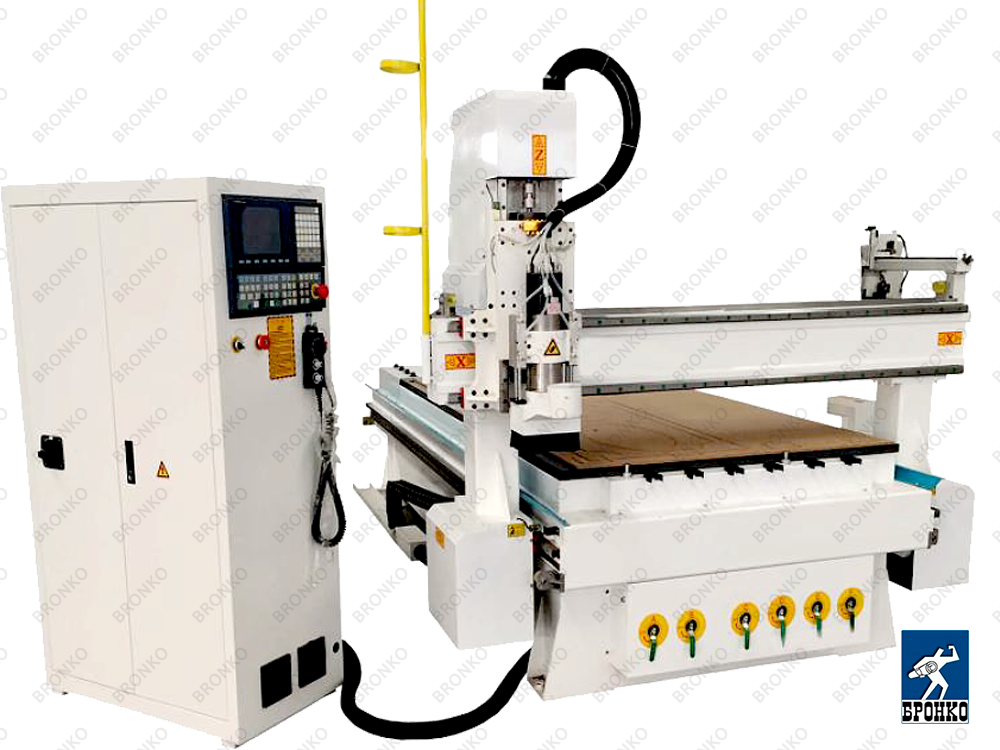

JBC-2030-S-ATC. Фрезерно-обрабатывающий центр с ЧПУ с линейным магазином автоматической смены инструментов
Высококачественный шпиндель, мощный серводвигатель, высокая точность и долгий срок службы.
Дежурный менеджер:
8 (911) 811-86-45 с 09.00 до 21.00
Основные достоинства фрезерно-обрабатывающего центра:
1. Высококачественный шпиндель мощностью 9 кВт с воздушным охлаждением для системы автоматической смены инструментов. Линейная рельсовая направляющая Hiwin (Тайвань) обеспечивает высокое качество работы.
2. Серво двигатель и привод обеспечивают высокую скорость работы и низкий уровень шума.
3. Автоматический магазин на 8 инструментов и датчик инструментов.
4. Вакуумный стол и вакуумный насос Vortex, устройство сбора пыли 3 кВт.
5. Контроллер DSP, система автоматической смены инструментов, датчик для компенсации длины инструмента.
6. Высокая точность, долгий срок службы, стабильность работы и запуска, высокий крутящий момент, высокая производительность и эффективность.
Область применения фрезерного центра с ЧПУ:
1. Деревообрабатывающая промышленность: МДФ, древесина, акрил, ПВХ, двухцветная планка, медь, алюминий, мрамор, кристаллы.
2. Реклама: рекламные биллборды, знаки, резка акрила, формирование клише и изготовление различных рекламных материалов.
3. Архитектурный дизайн: модели из меди, алюминия, металла и пр., неметаллических материалов, мрамор, обработка пластика, ПВХ и пр.
4. Другие области промышленности: гравировка изображений, 3D-обработка, декор, сувениры.

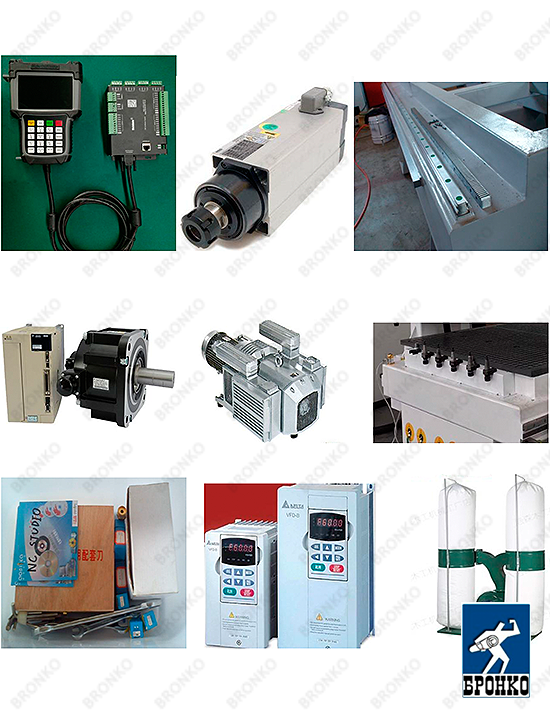

Комплектация фрезерного станка:
⇒ Контроллер DSP
⇒ Шпиндель с воздушным охлаждением с автоматической сменой инструментов
⇒ Квадратные направляющие Hiwin (Тайвань)
⇒ Серво двигатель
⇒ Вакуумный насос
⇒ Обойма для сменного инструмента
| Рабочая область X,Y,Z | 2000x3000x300mm |
| Размер стола | 1755x3040 мм |
| Точность обработки по осям X,Y,Z | ±0,03/300 мм |
| Точность повторного позиционирования по X,Y,Z | ±0,05 мм |
| Конструкция платформы | Усиленная платформа |
| Портал | Стальной портал |
| Рельсовая направляющая | Квадратные рельсовые направляющие Hiwin (Тайвань) по осям X,Y,Z. |
| Привод осям XY Z |
Реечный привод по осям X и Y. Импортные ШВП по осям Z. |
| Шпиндельный двигатель | Шпиндель с воздушным охлаждением 9 кВт специально для системы автоматической смены инструментов |
| Макс. cкорость | 0-45000 мм/мин |
| Скорость шпинделя | 0-24000 об/мин |
| Привод | Серво система |
| Напряжение питания | 220 В/380 В, 50/60 Гц |
| Язык команд | G код, *uoo, *mmg, *plt |
| Инвертор | Инвертор Delta (Тайвань) 11 кВт |
| Система управления | DSP контроллер |
| Программное обеспечение Typeset | Программное обеспечение ARTCAM (с поддержкой G кода). |
| Двигатель | Серво двигатель |
| Привод | Серво привод |
| Охлаждение инструментов | Масляный насос |
| Токарный стол | Вакуумный рабочий стол с 8-ю секциями и 6-ю вакуумными зонами. |
| Вакуумный насос | Вакуумный насос 5,5 кВт. |
| Воздушный компрессор | 3 кВт |
| Магазин инструментов | 8 инструментов ISO30 |
| Устройство сбора пыли | 3 кВт |
| Электрический шкаф | Отдельный электрический шкаф |
| Датчик инструмента | Датчик инструмента |
| Цанга | ER32 |
| Точность по осям X,Y | больше 0,01 мм |
| Программное обеспечение | Ucancam, Artcam |
| Рабочие условия | Температура: 0°С - 45℃, относительная влажность: 30% - 75%. |
| Мощность шпинделя | 9 кВт. с воздушным охлаждением |
Опции:
1. Замена шпинделя Changshen (9 кВт, воздушное охлаждение) на итальянский шпиндель HSD (9 кВт, воздушное охлаждение): $4400.
2. Замена серво двигателя и привода Leadshine 850 Вт на Японский серво двигатель и привод YASKAWA 750 Вт: $1500.
