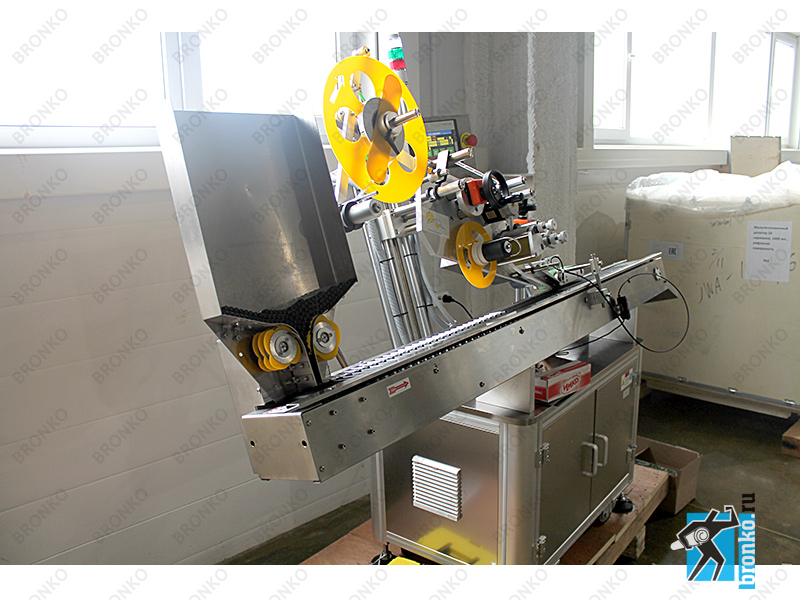

PWM-A. Автоматическая горизонтальная этикетировочная машина для флаконов

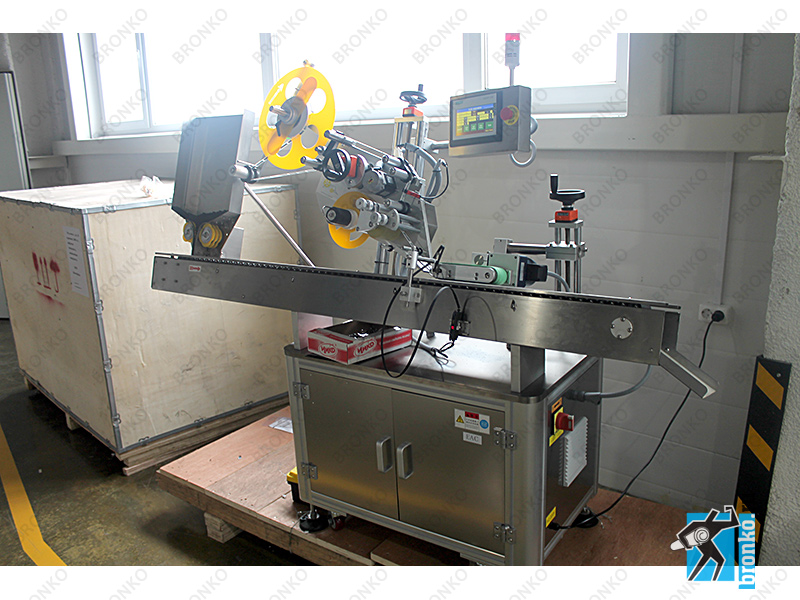

Автоматическая горизонтальная этикетировочная машина PWM-A для флаконов (непрозрачная этикетка).

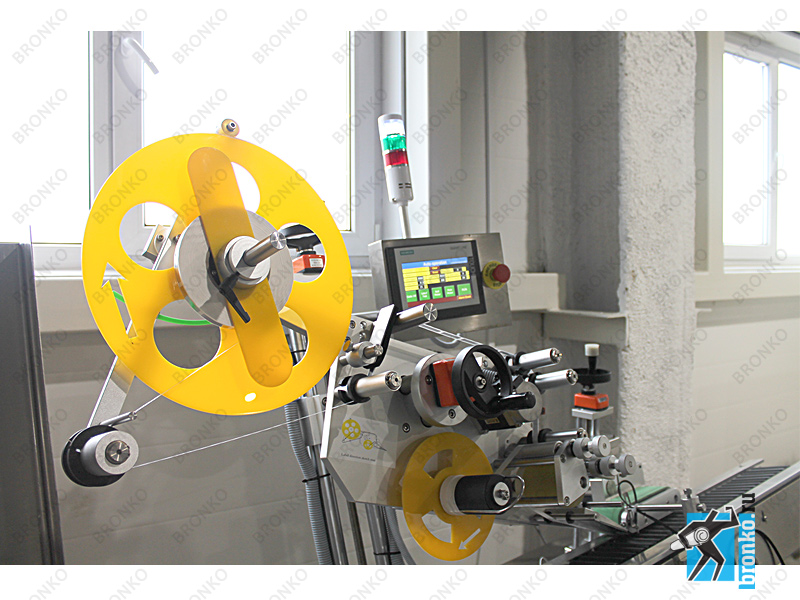

Электрический шкаф, транспортер, устройство подачи продукта, устройство нанесения этикетки вокруг флакона, щеточный механизм, 1# двигатель этикетировки, панель управления, PLC контроллер;
Основные особенности:
- Система управления: PLC контроллер SIEMENS, гарантирующий стабильность работы и низкий уровень ошибок;
- Панель управления: машина оснащается 7-дюймовой сенсорной панелью управления, двуязычным интерфейсом (английский/китайский). Панель управления используется для ввода настроек, визуализации информация по процессу производства, имеет меню помощи и функцию вывода информации об ошибках.

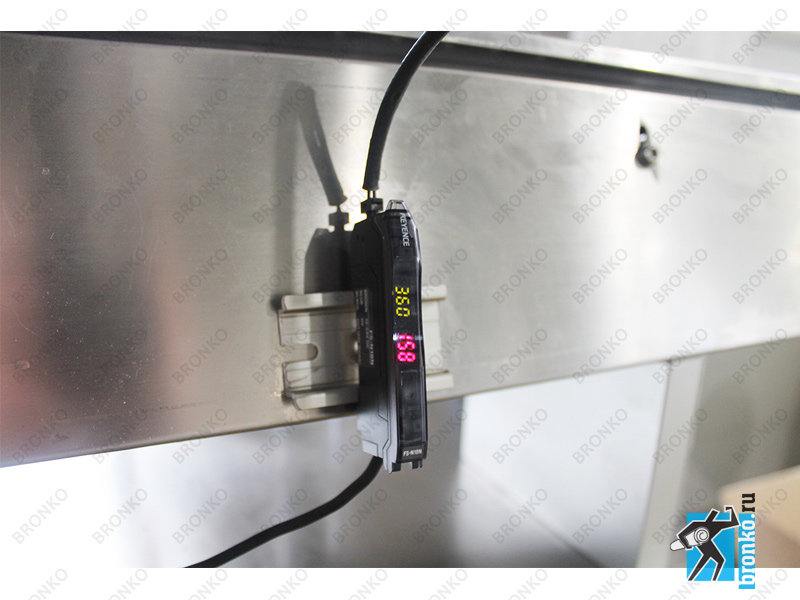

- Система проверки: машина оснащается датчиком проверки этикетки немецкого бренда LEUZE, автоматической станцией проверки этикетки. Система обеспечивает стабильность работы и делает производственный процесс менее трудоемким;

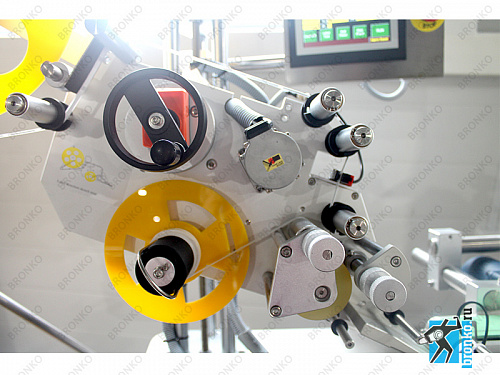

- Система подачи этикетки использует мощный серво привод SIEMENS, что обеспечивает стабильность и высокую скорость работы；
- Функция предупреждающей сигнализации и остановки машины при пропуске этикетки, разрыве этикетки или иных проблемах.
- Материал машины： машина и запасные части целиком выполнены из нержавеющей стали S304 и анодированного алюминиевого сплава с высокой устойчивостью к коррозии. Машина никогда не заржавеет.
- Нанесение этикетки: секция нанесения этикетки использует серво двигатель;
- Все используемые в машине низковольтные компоненты - немецкий бренд Schneider
Рабочий процесс

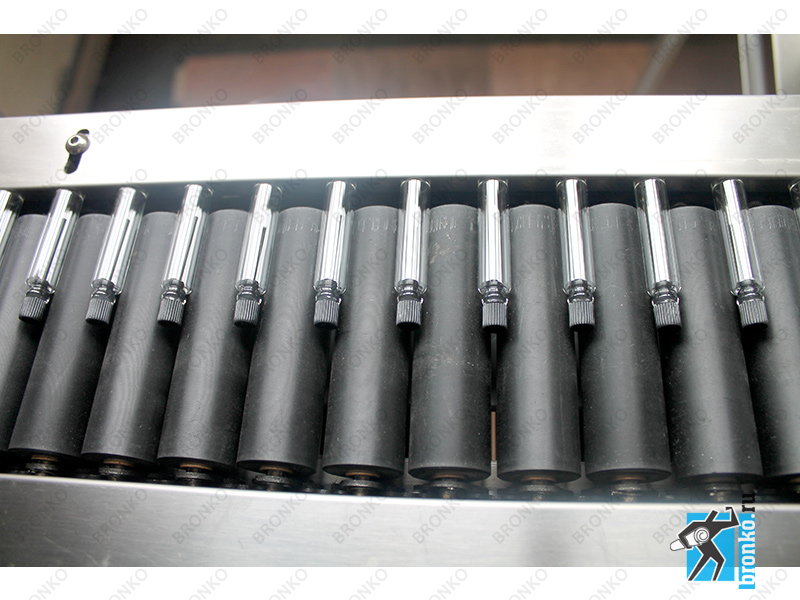

- Флаконы перемещаются на устройство разделения продуктов, благодаря чему они перемещаются на определенном расстоянии друг от друга и движутся по одной линии;

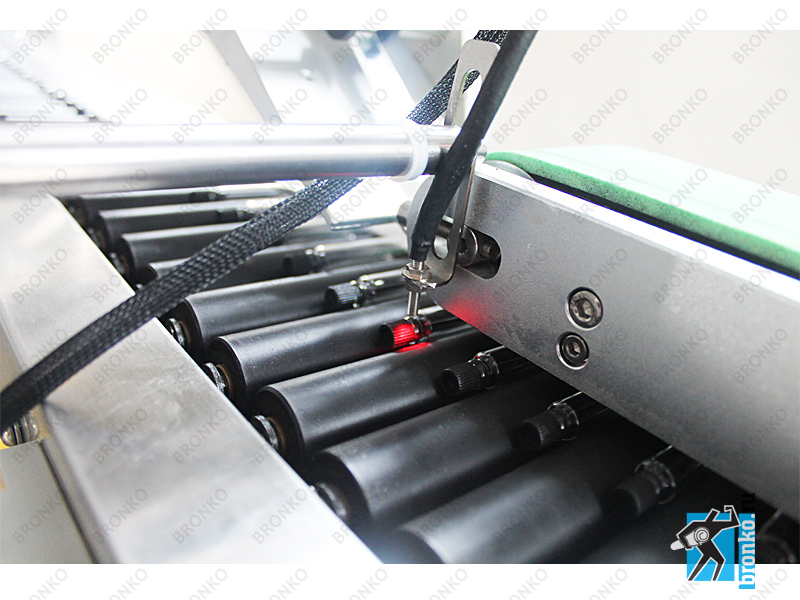

- Датчик проверяет продукт, отправляет сигнал на PLC контроллер, PLC контроллер обрабатывает информацию, затем отправляет сигнал на серво привод, далее двигатель подает этикетку.

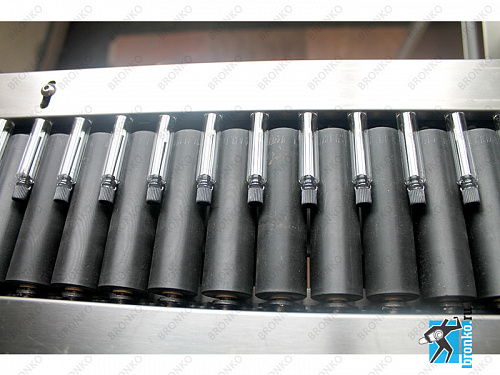

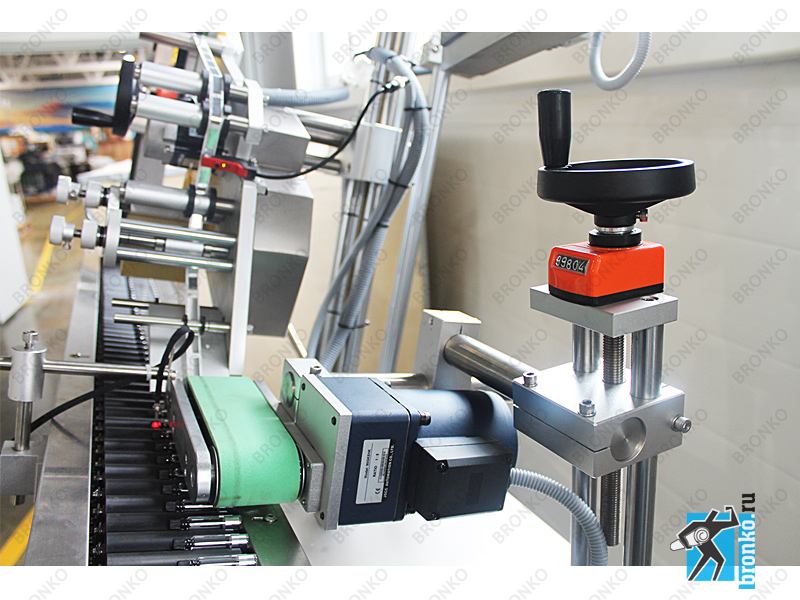

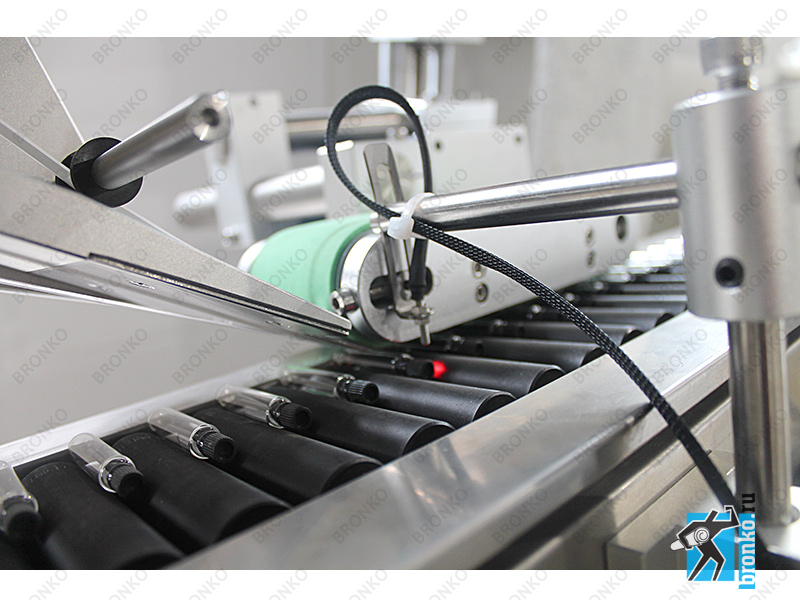

- Щеточный механизм наносит этикетку на одну сторону флакона, затем флакон поворачивается и этикетка оборачивается вокруг его тела;
- Этикетировка завершена.
|
|
Модель | PWM-A | |
|
|
Двигатель | Серво двигатель | |
|
|
Производительность（шт/мин） | 30-220 (в зависимости от типоразмера флакона и этикетки) | |
|
|
Максимальная длина печати | Направление работы | |
|
|
Слева направо | 150 | |
|
|
Скорость транспортера（м/мин） | ≤40 | |
|
|
Точность нанесения этикетки | ±1.0 мм | |
|
|
Внутренний диаметр рулона | 76 мм | |
|
|
Максимальный внешний диаметр рулона | 350 мм | |
|
|
Размер этикетки | Ширина15-100 мм, длина 15-80 мм | |
|
|
Размер продукта | Изготавливается по техническим условиям заказчика | |
|
|
Питание (в Китае) | 220 В, 50/60 Гц, 1 фаза (Может быть изготовлено по техническим условиям заказчика) | |
|
|
Сжатый воздух для принтера | 5 кг/см ² | |
|
|
Мощность（Вт） | 600 Вт | |
|
|
Вес (кг) | 260 | |
|
|
Габаритные размеры | 1800（Д）х 800 (Ш) х 1300 (В) мм | |

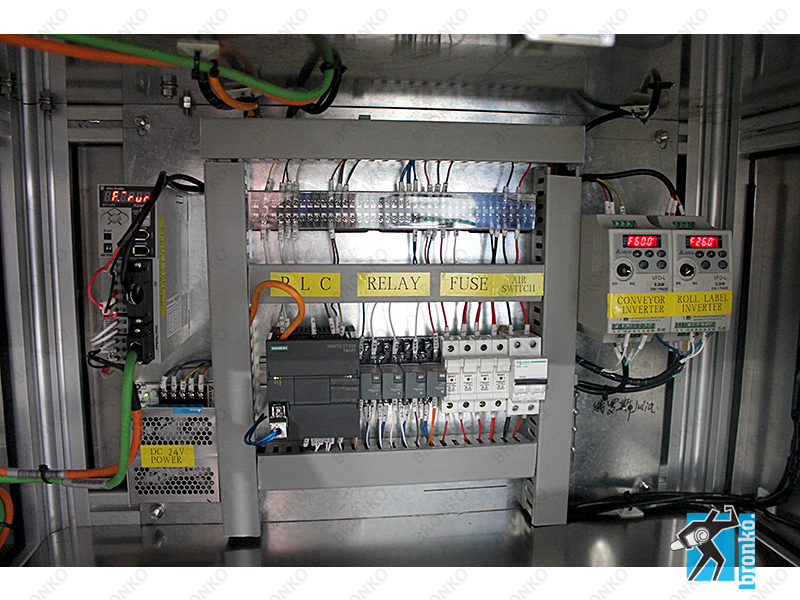

PLC контроллер: Двигатель транспортера:

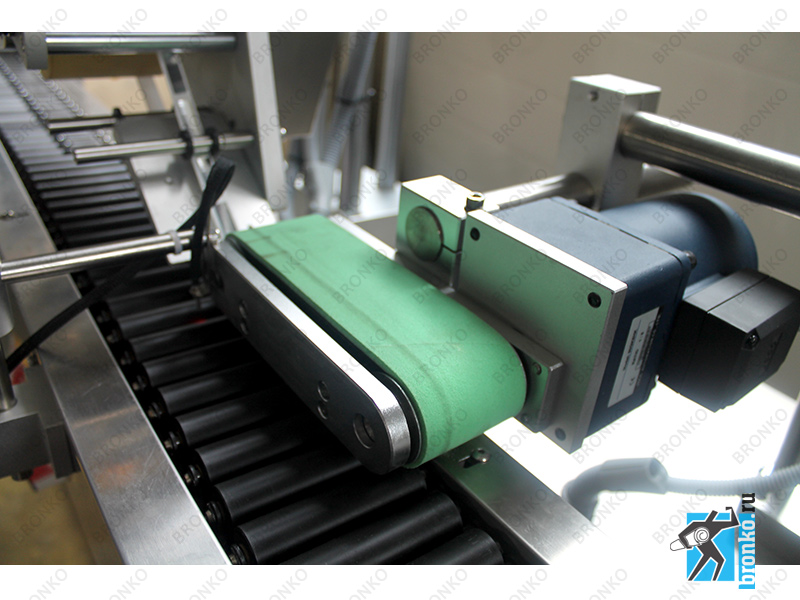

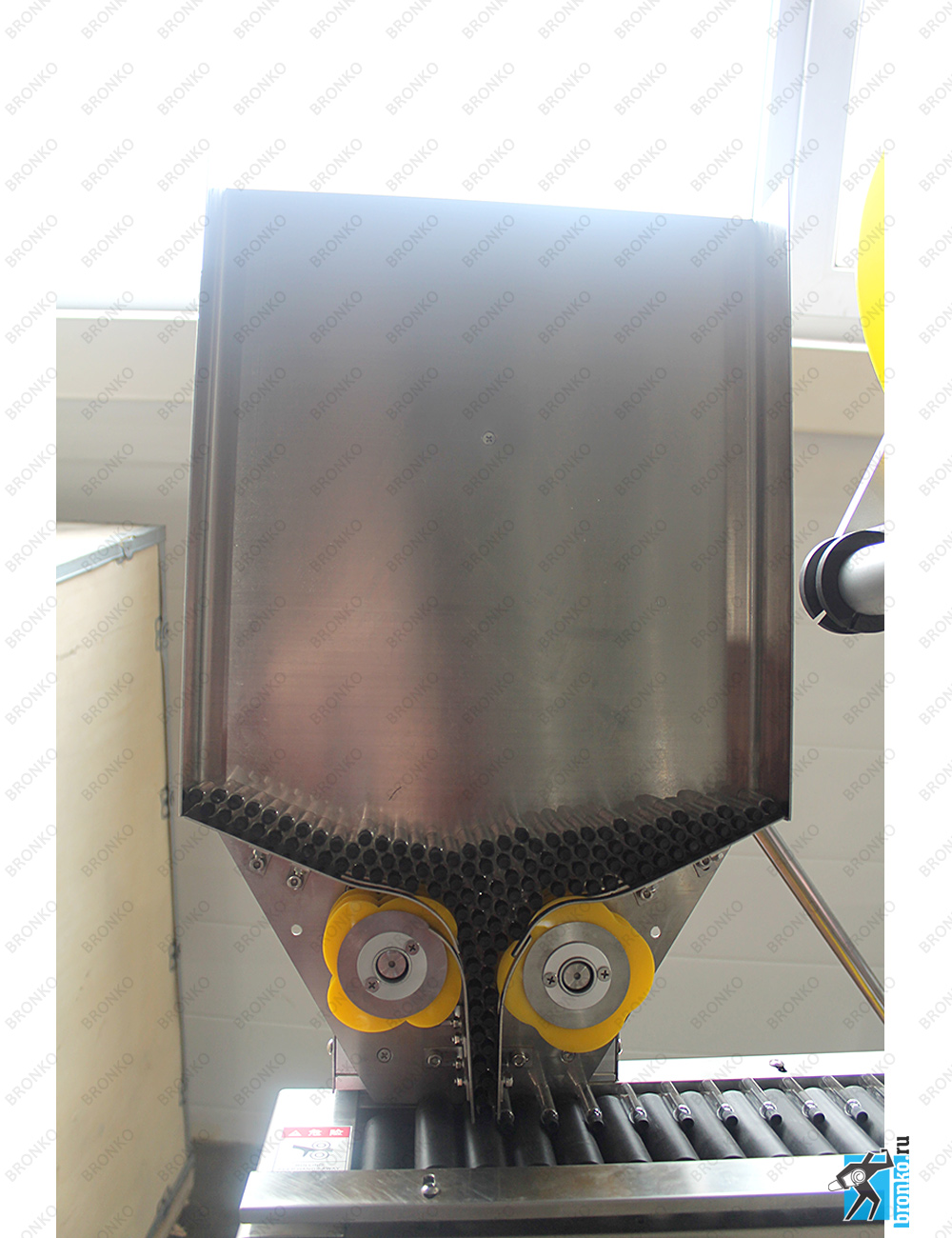

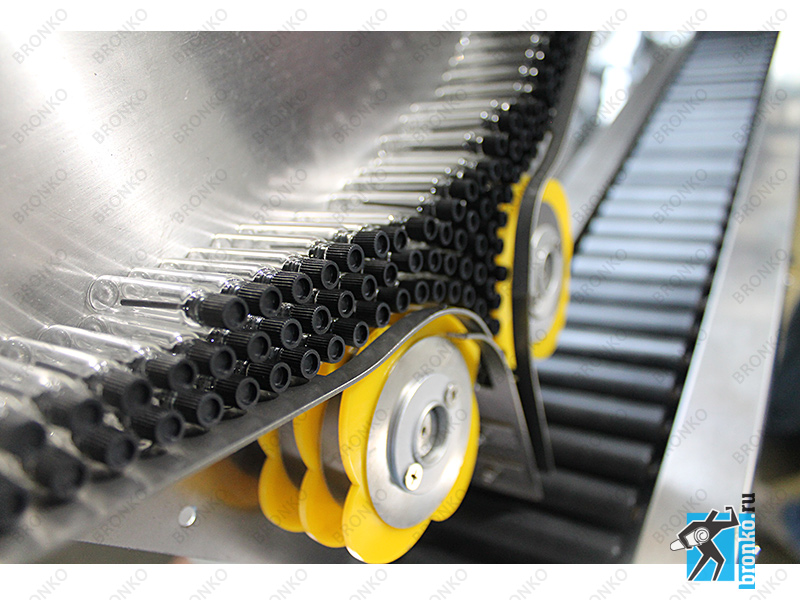

Устройство прижима флаконов Секция подачи продуктов:
и транспортер:
Принтер:
Образец печати:

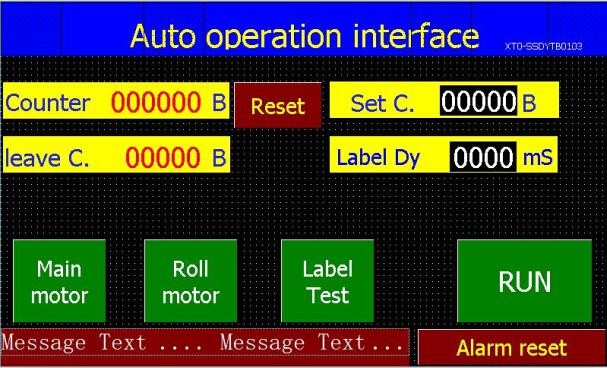

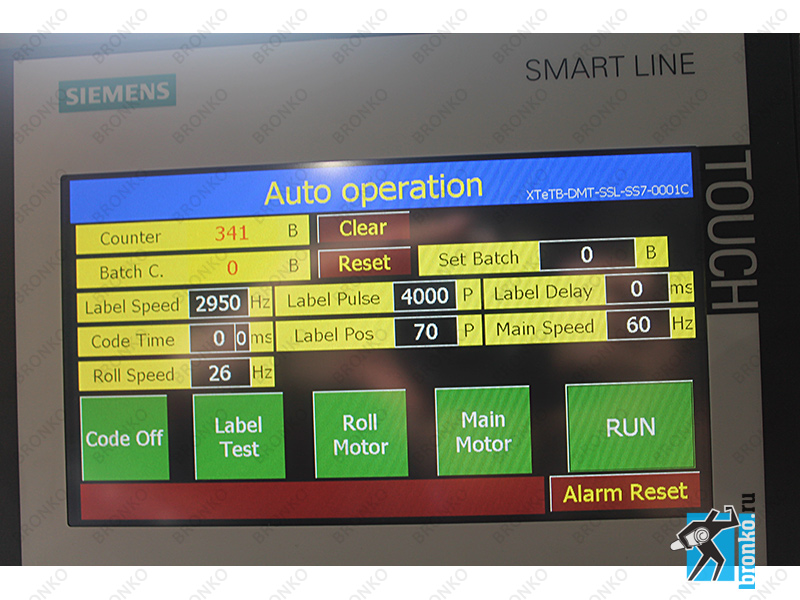

Главное меню:
